Пример строительства кирпичной беседки: все намного легче, чем кажется

Фундамент под беседку из кирпича

Недорогим и достаточно простым в монтаже является столбчатый фундамент. Пошаговое изготовление бетонной основы:

• Бурение скважин по намеченному периметру на глубину 1 м и ширину 20 см (выполняют ручным буром).
• Засыпка в скважины щебня слоем 15–20 см, трамбовка.
• Установка асбестоцементной опалубки и армированных прутов внутри скважин.

Совет. Материалом для столбчатых опор может быть и кирпич.

• Гидроизоляция скважин (свернутый рубероид).
• Заливка скважин бетоном М-400.

Чтобы фундамент выдержал всю конструкцию беседки, столбы сверху объединяют бетонным поясом ростверком. Опалубку для обвязки делают из фанерных листов, досок.

Фундамент для беседки

Трудоемкий, но надежный ленточный фундамент с опорами:

Выкапывают траншею по периметру будущего строения глубиной 50 см.

• Бурение скважин для опорных столбов на глубину ниже уровня промерзания.
• Засыпают песок, тщательно трамбуют (20 см).
• Засыпают и утрамбовывают щебенку (20 см).
• Монтаж деревянной опалубки.
• Закладка каркаса из армирующих прутов в каждую скважину.
• Заливка раствора в скважины и установка свай.
• Заливка бетоном ленты.

Большую нагрузку выдержит сплошной монолитный фундамент. Его плюсы:

• подходит для любого типа грунта;
• хорошая основа под мангал и тяжелую печь.

Последовательность работ:

1. Удаление верхнего слоя грунта на 50 см.
2. Закладка гравийно–песчаной подушки, трамбовка (15 см).
3. Монтаж опалубки.
4. Слой гидроизоляции (рубероид) заливают бетоном на 0.5 толщины фундамента.
5. Армирующая сетка.
6. Окончательная заливка плиты.

Преимущества кирпичных беседок

Достоинства дерева неоспоримы, и это надо признать. Мастера из древесины способны красиво вырезать каждый элемент беседки. Чертежи деревянных конструкций просты и ясны даже начинающему строителю. Однако у кирпича тоже есть свои преимущества, и мы их сейчас рассмотрим:

Основное преимущество беседок из кирпича – это их долговечность. Если изначально был сделан правильный проект беседки, и заложен прочный фундамент, то такого строения хозяину дачи хватит на всю жизнь.
В беседках из кирпича характерно внутри сооружать приспособление для приготовления пищи. Проще всего сложить мангал барбекю или купить керамический гриль. Если хочется обустроить место отдыха с размахом, тогда лучше сделайте русскую печь. Кроме традиционного мангала барбекю, на ней можно установить казан, соорудить коптильню, уложить столешницы и др.

Летние навесы, конечно, все мы строим из дерева. Для них не нужны сложные чертежи, а также профессиональные строительные навыки. Однако древесину ежегодно придется обрабатывать антисептиками, пропитками или просто красить. Та же самая процедура нужна, если беседку сварить из металла. Возможность использования облицовочного кирпича с декоративной фактурой избавляет хозяина от последующих отделочных работ. Стены построенной беседки надо лишь обработать гидрофобной пропиткой.

Если на декоративный кирпич у хозяина нет денег, не стоит отчаиваться. На строительство беседки пойдет обычный белый или красный кирпич. В будущем стены можно облицевать декоративным камнем

Важно понять, что кирпичная кладка отлично гармонирует с коваными элементами и деревом. Допустим, на столбах можно использовать в качестве отделки декоративный камень, а из дерева соорудить невысокие стойки, установленные на парапет из кирпича.

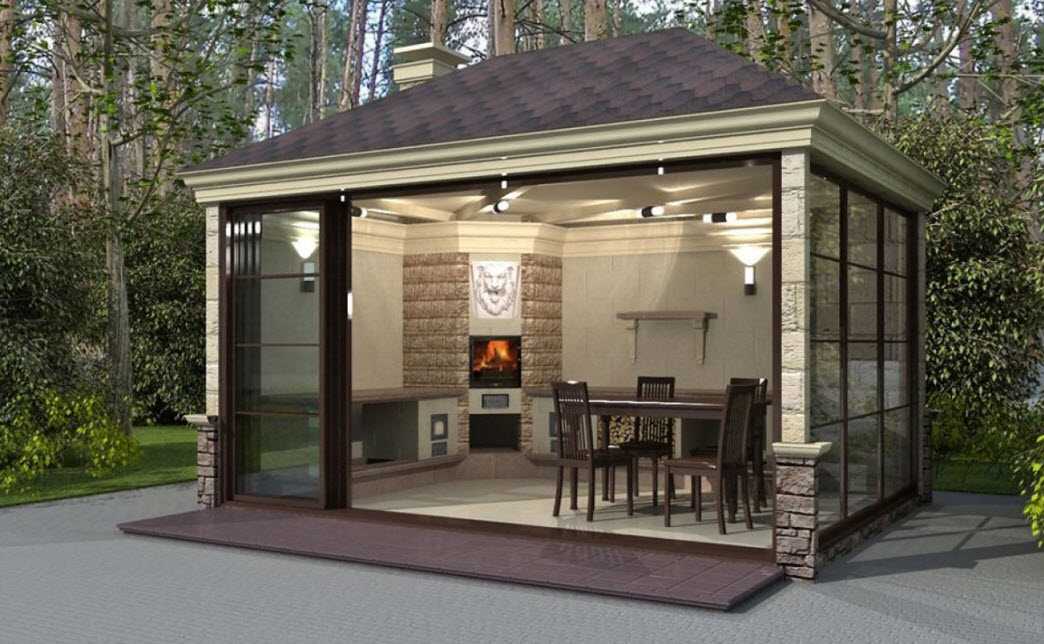

Кирпичную беседку можно обустроить как полноценное помещение

В таких сооружениях приемлемы глухие стены с остеклением, мощные колонны, полы, русская печь с камином и др. Для такой постройки обязательно понадобится проект и сложные чертежи.

Выстроить из кирпича беседки для дачи можно любого типа. Простейшей моделью может быть постройка из четырех столбов с односкатной крышей. Она не требует даже рисовать чертежи, а вот для сложной конструкции придется разрабатывать проект.

Внимание! Все размещенные в интернете проекты кирпичных беседок являются ознакомительными. При возведении серьезного сооружения строители самостоятельно делают точные расчеты и вносят свои дополнения

По сути, взятый из интернета проект является эскизом. Выстроенная по такому чертежу беседка может получиться ненадежной или плохо вписаться в дизайн двора

При возведении серьезного сооружения строители самостоятельно делают точные расчеты и вносят свои дополнения. По сути, взятый из интернета проект является эскизом. Выстроенная по такому чертежу беседка может получиться ненадежной или плохо вписаться в дизайн двора.

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из брусаБеседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

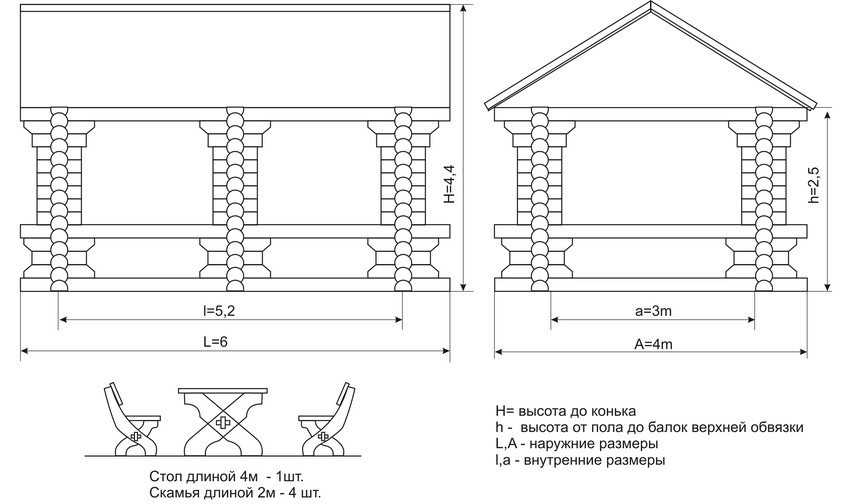

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Виды очагов

Что может быть вкусней, чем мясо с дымком, приготовленное на природе! Слово «мангал» переводится как «корзина с углями».

Существуют разные виды мангалов:

• Переносной. Обычно состоит из прямоугольной металлической коробки на ножках, угли насыпаны на дно коробки. Конструкция легко переносится на любое место, ее можно положить в багажник машины, быстро разобрать и собрать. При выборе переносного мангала следует отдавать предпочтение изделиям со средней толщиной листов и весом конструкции.
• Передвижной. Изготавливают их из листов тонкого металла. Часто имеет тележку с колесиками, стол для разделки мяса.

• Стационарные мангалы представляют собой массивные конструкции, установленные на надежном фундаменте. Для изготовления стационарных конструкций выбирают кирпич, камень или металл.
• Электромангалы. В таком мангале мясо начинает жариться, нагреваясь от спирали. Спустя несколько минут вкусное ароматное блюдо уже готово.

Если обычные мангалы и грили уже надоели, можно поставить в беседке тандыр. По форме он напоминает вазон или чайник. Помещение с тандыром придется по душе любителям ароматных лепешек. Пользуясь такой печкой, можно любое мясо, лепешки или хлеб превратить из обычных блюд в разряд элитных, которым позавидуют даже гурманы.

Если в дизайне участка присутствуют кованые элементы, то такой же мангал как нельзя лучше впишется в общую картину. Такие изделия отличаются надежностью, практичностью, особой изящностью. Конструкция таких мангалов не сложная и состоит из подставки на ножках и жаровни.

Часто такие изделия делают с крышкой, что позволяет использовать мангал при любых погодных условиях. Подставку изготавливают из стальных прутьев, крышу изготавливают из тонких листов металла.

Такие металлические конструкции станут украшением беседки и всего садового участка. Мангалы с художественной ковкой можно заказать в единственном экземпляре по определенным эскизам, что делает изделие уникальным.

Приобрести металлический мангал – дело не сложное, но стальные или железные конструкции всегда конкурировали с постройками из кирпича.

Преимущества устройства из металла заключаются в следующем:

• высокая пожаробезопасность;
• мангалы из железа или стали можно перенести на другое место, что невозможно сделать для кирпичных жаровен;
• кованый мангал можно изготовить вручную самостоятельно, времени для его изготовления уйдет совсем немного, в то время как на постройку мангалов из кирпича или камня уйдет почти месяц.

Этап 3 – устройство фундамента

Кладка кирпича на фундаменте

Вы можете спросить, зачем фундамент для для такой постройки? Устройство фундамента можно назвать обязательным этапом, так как, несмотря на простоту конструкции, без основания во время эксплуатации она может сильно просесть. Особенно это касается построек из кирпича. Если постройка просядет, вся постройка потрескается, что приведет к ее разрушению, и все ваши труды канут в лету. Если вы хотите, чтобы беседка служила вам долгие годы – фундамент просто необходим.

Для заливки фундамента необходимо убрать верхний слой почвы, чтобы грунт был плотный, и в нем не было корней деревьев. Если вы строите из кирпича, фундамент надо делать ленточный мелкозаглубленный. Для начала взгляните на чертежи и перенесите разметку на грунт. Придерживаясь точных размеров, забейте в землю колья на углах беседки и обтяните их по периметру веревкой. Потом по разметке нужно вырыть траншею. Ее глубина зависит от плотности грунта и колеблется от 40 до 80 см. При такой глубине ширина траншеи может быть 20–30 см.

Копка траншеи

Следите за тем, чтобы стенки траншеи были вертикальными, а дно ровным. Засыпьте на дно 5–10 см песка и утрамбуйте его. Второй слой – щебень, его насыпают такой же толщины и тщательно трамбуют. Завершающим этапом перед заливкой бетона является устройство опалубки. Она делается из деревянных досок, сбитых между собой. Осталось замешать бетон и залить в траншею. Чтобы сделать его, вам понадобятся:

• цемент;
• песок;
• щебень;
• вода.

Все ингредиенты надо смешать в пропорции 1:3:3 – цемент, песок, щебень. Воду добавляют до тех пор, пока раствор не будет нужной консистенции. Заливают бетон в несколько слоев, трамбуя его и выгоняя воздух. В конце выровняйте его мастерком. Чтобы он стал максимально прочным, надо ждать месяц. На этот период фундамент накрывают полиэтиленом, чтобы осадки его не размывали.

Основание деревянной беседки Если вы решили делать легкую деревянную конструкцию, заливать бетонную опору по периметру не нужно. Достаточно по углам беседки врыть четыре кирпичных столбика. Наметьте эти места и выройте 4 ямы по 30–40 см. В них надо поставить кирпичи, чтобы такой столбик возвышался над линией грунта на 2–3 кирпича. Затем после установки яму засыпают и утрамбовывают. Все 4 угла выравнивают по уровню, на них будут установлены ригели под основание. На столбики тоже надо постелить рубероид.

Если такое основание вас не устраивает, вы можете соорудить свайный фундамент. Но в таком случае вам придется найти бур, которым в земле надо будет сделать отверстия, куда вставятся асбестовые трубы. Трубы тоже выравниваются и заливаются бетоном.

Монтаж обвязочного бруса на фундамент

Еще один вариант основания – сплошной фундамент, который полностью заливается бетоном. Такой фундамент и будет служить полом. Его можно покрыть плиткой, чтобы придать эстетичный вид.

Плитный фундамент

Какое именно основание делать, решайте сами, учитывая материал вашей беседки.

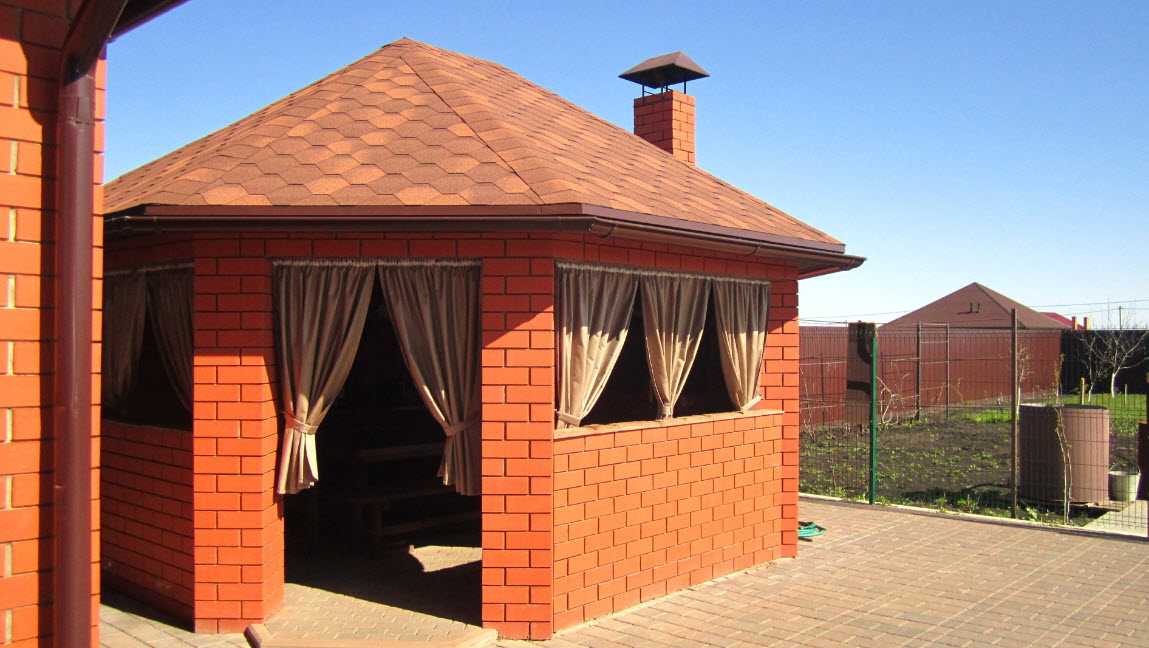

Беседка из кирпича: оригинальный способ украшения любого участка

Многие домовладельцы не могут устоять перед искушением построить беседку на участке. Помимо того, что получится создать уютный уголок на садовой территории, небольшие постройки часто украшают дворы высотных зданий и укрывают песочницы на игровых площадках.  В одной из статей мы рассказывали про беседки из бруса. В этой статье поговорим про беседки из кирпича.

Интересные варианты беседки из бруса: (прочитать подробнее)

По большому счету кирпичная беседка – это уединенный уютный уголок, где можно посидеть и выпить чаю, почитать книгу, пообщаться с друзьями, просто отдохнуть, при этом не только теплыми летними вечерами.

Беседка из кирпича является уютным уголком, где можно посидеть почитать книгу, пообщаться с друзьями или просто отдохнуть.

Материалы

При строительстве беседки могут использоваться различные материалы:

• дерево;
• камень;
• кирпич;
• металл;
• бросовый материал.

Все материалы должны быть устойчивы к перепадам температур, возгоранию и повышенной влажности.

Традиционно при строительстве беседок используется дерево – оно отлично вписывается в любой ландшафтный дизайн и стоит сравнительно дешево. К тому же дерево легко поддается обработке и отлично подходит для создания оригинальной беседки. И деревянные конструкции более легкие и не требуют массивного фундамента, и если грунт на участке плотный, то можно обойтись исключительно массивной бетонной плитой. И к тому же при строительстве беседки из дерева не требуется специальное оборудование, достаточно лишь обычных инструментов.

В целях пожаробезопасности обработайте древесину дополнительно антипиреном. А в случае необходимости отдельные элементы беседки со временем можно заменить на новые, при этом не понадобиться начинать все работы с нуля. Самым подходящим материалом считается сибирская сосна, но она стоит довольно дорого, и такая беседка может оказаться не каждому по карману. Лучше всего для возведения строения подходят брусья и доски длиной около 6 метров – это оптимальный размер для быстрого и экономного строительства.

Беседки из камня или кирпича имеют очевидное преимущество – долговечность. Им не страшны ни ветер, ни огонь, ни дождь, ни морозы. Такие постройки зачастую выбирают в случае, когда дом также построен из кирпича. Для кирпичных и каменных построек необходимо укрепить надежный фундамент, и сам процесс строительства потребует больше времени, сил и денег. К тому же камень и кирпич не подвержен горению, не боится воды и не требует периодического ухода.

Металлические беседки, как правило, изготавливают профессионалы и доставляют на участок уже готовую постройку, или состоящую из нескольких частей. В качестве дополнительных вставок можно комбинировать металл с поликарбонатом или стеклом. Для металлических беседок также нет необходимости укреплять основательный фундамент. Но металл имеет свойство доставлять неудобства в летнюю жару – под прямыми солнечными лучами все элементы обязательно нагреются и находиться в такой беседке будет очень жарко.

Для барбекю лучше выбирать красный огнеупорны шамотный кирпич. И если вы хотите, чтобы печной комплекс включал также гриль, печь, коптильню и барбекю, то советуем обратиться за помощью к профессионалам. Это единственный вариант обустроить беседку для человека, не имеющего строительных навыков. Но если вы хотите расположить только барбекю, то наилучшим вариантом будет мобильный металлический мангал, обложенный кирпичом.

Чтобы сохранить тепло в беседке во время ветреной погоды стоит заранее позаботиться о стенах. Застекленные беседки – это максимально комфортный вариант и отличный способ сохранить близость с природой. И такие постройки можно использовать даже зимой, если внутри установить хотя бы небольшой электрический обогреватель или инфракрасную лампу. Беседки с остеклением выглядят изящнее и уютнее. Более доступной альтернативой стеклу служат плотные шторы. Прозрачная пленка из ПВХ защитит от ветра и дождя, и при этом не сделает пространство темным, будет пропускать естественный уличный свет.

При необходимости шторы можно закатать и закрепить под крышей беседки. Все работы по установке штор можно сделать своими руками. Для этого купите пленку ПВХ и вырежьте из нее необходимого размера части, которые будут соответствовать разъемам беседки. Края пленки окантуйте плотной тканью и проделайте небольшие отверстия для более плотного и надежного прилегания штор к стенам беседки.

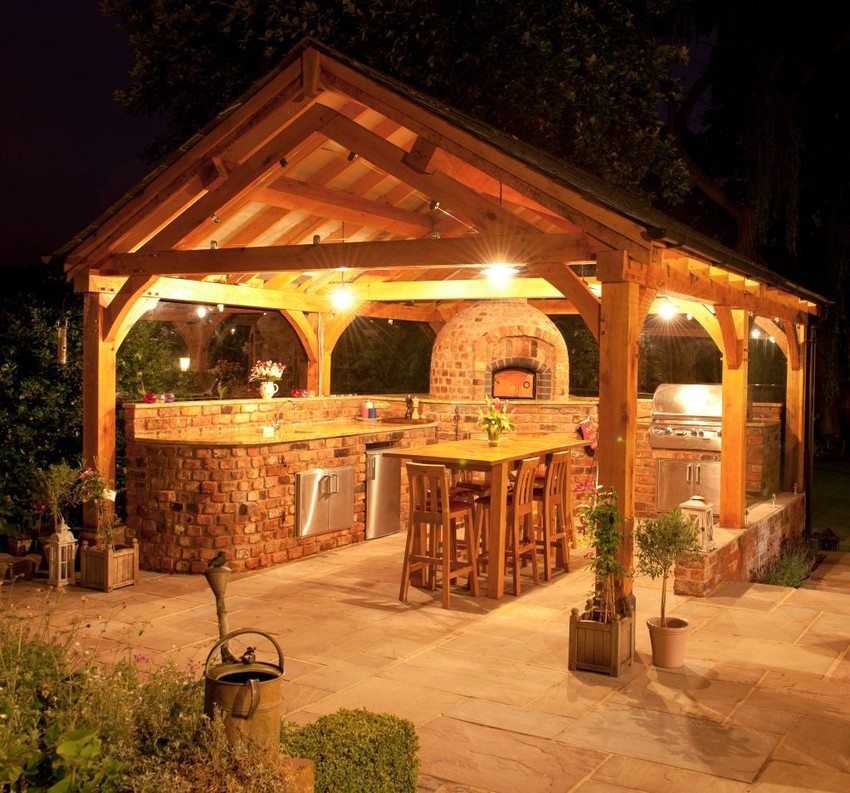

Беседка-летняя кухня с барбекю, мангалом. Проекты, фото, чертежи сооружений

Проектирование печей – сложный и кропотливый процесс, поэтому рекомендуется доверить его специалистам-профессионалам. Проекты беседок, заменяющих летнюю кухню, предусматривают не только рабочую зону, где можно приготовить запеченное мясо, рыбу и несложные блюда, но и достаточное пространство для полноценного отдыха за столом со всей семьей и друзьями. С примерами зонирования павильонов можно ознакомиться из многочисленных тематических фото.

Схема устройства деревянной беседки

Проекты беседок с барбекю, мангалами учитывают следующее:

• тип сооружения: открытый или закрытый;
• материалы, из которых планируется возведение беседки;
• количество точек огня и места их размещения;
• наличие отверстия в крыше, через которое будет удаляться дым;
• свободный доступ к мангалу и барбекю для осуществления обслуживания;
• наличие приточной вентиляции для закрытых павильонов.

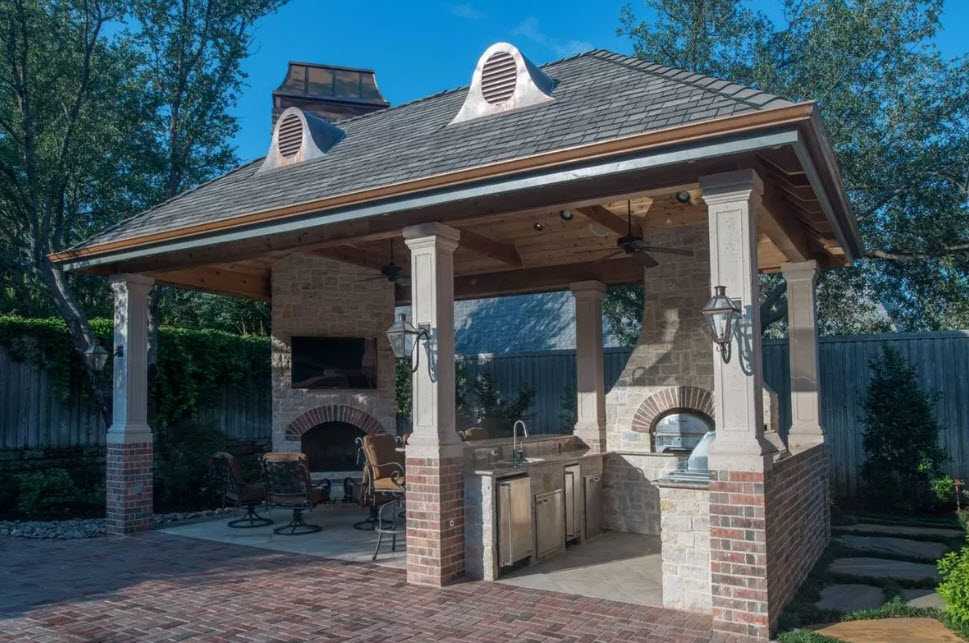

Открытая беседка во дворе частного дома

Проектом предполагаются безопасные материалы для печей барбекю, которые исключают риск случайного возгорания. Если будущая беседка имеет небольшие размеры, то в проект закладывают не более двух огневых точек, если павильон достаточно вместительный, их количество может быть увеличено до пяти. Размещение печей предусматривается в удобном месте, желательно на определенном расстоянии от сетей электричества и газовых труб.

Полезный совет! Оборудуя беседку печью-мангалом, соблюдайте нормы безопасности. Свободная площадь вокруг топки мангала должна составлять: более трех метров перед мангалом, более одного метра — слева и справа, и более 0,3 м за печью.

Еще одним важным моментом является такое расположение печи барбекю, при котором дым не будет идти в сторону дома. Печь должна обладать отличной теплоотдачей, что позволит экономно расходовать топливо.

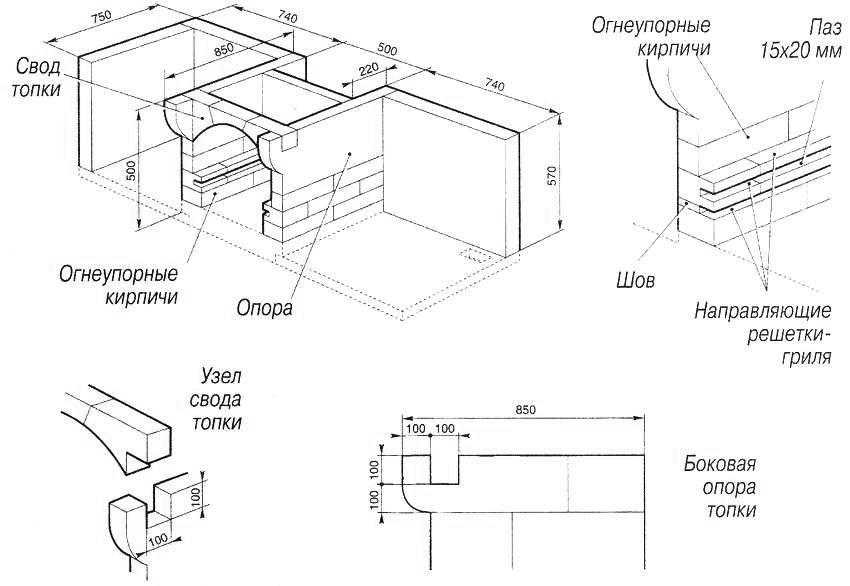

Пример конструкции барбекю из кирпича

В чертежах мангала из кирпича своими руками отражается размер и форма жаровни, ее высота, расположение вертела и рассекателя, размеры емкости для углей. Отдельной схемой показывается устройство дымохода и расположение вентиляционных каналов.

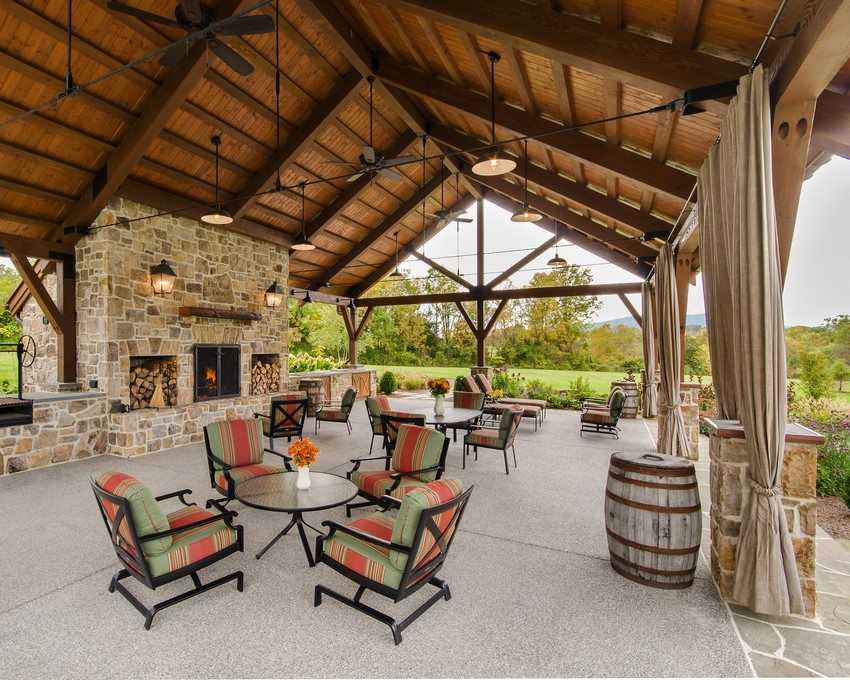

Просторный павильон с каркасом из дерева во дворе частного дома

Кроме того, проекты должны содержать рабочие чертежи фундамента, крыши со схемой ее конструкции, технических узлов. Кроме того, разрабатывается схема электропроводки, места размещения электроточек, а также схема разводки воды и газа (если это предполагается).

Обязательным условием проекта является спецификация, которая даст полную картину необходимых для строительства материалов, включая фундамент, пол, стены, крышу, печь и другие элементы. Все это позволит правильно рассчитать стоимость возводимой конструкции и приобрести достаточное количество материалов для постройки.

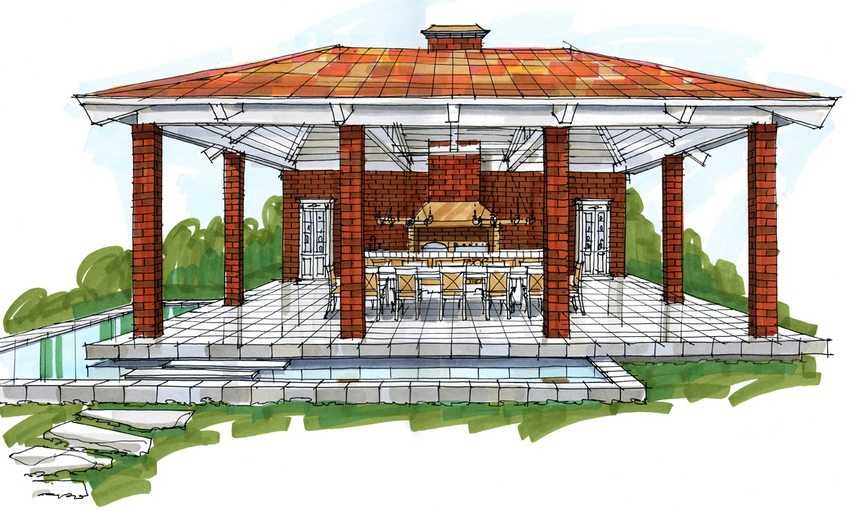

Эскиз открытой беседки с печкой

При выборе своего варианта, используйте фото беседок с мангалом и барбекю, построенных самостоятельно на дачных и приусадебных участках.

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

1. Кладка мангала по рядам.
2. Кладка камер печи, мангала и коптильни.
3. Установка дверей.
4. Формирование дымоотводных каналов.
5. Выполнение арки.
6. Перекрытие печи, коптильни, мангала.
7. Кладка дымосборника и трубы.
8. Установка остального оборудования.
9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Проекты

Прежде, чем приступить к покупке строительных материалов и возведению постройки нужно определиться с проектом. Конечно, можно обратиться в специальную службу или сделать это самостоятельно, определив цели, для которых будет использоваться постройка. Для украшения ландшафтного дизайна достаточно небольшого сооружения открытого типа с необычной формой. Для больших компаний и посиделок на свежем воздухе лучше выбрать восьмиугольную полуоткрытую беседку, при этом стоит помнить, что для комфортного времяпровождения на одного человека должно отводиться до 4 квадратных метров.

Определив форму и размеры постройки нужно найти подходящее место для ее возведения. Если беседка небольшая, то ее лучше расположить на возвышенности или в самом живописном уголке сада. Большую беседку полуоткрытого или закрытого типа лучше расположить ближе к дому, так как сюда нужно провести коммуникации.

Фундамент и стены

Как уже упоминалось ранее, кирпичная беседка – это тяжелое и капитальное сооружение, которое нуждается в фундаменте, тип которого зависит от массивности постройки. Если беседка будет открытой и небольшой, то достаточно столбчатого фундамента, а вот для закрытой беседки нужно использовать сплошной, ленточный или плитный фундамент. Останавливаться на особенностях каждого типа основания мы не будем, так как каждый определит подходящий вариант, после чего сможет изучить именно его характеристики и этапы реализации.

Любой готовый фундамент нужно защитить гидроизоляцией, обработав мастикой, после чего можно переходить к возведению стен. Стоит отметить, что во время работ нужно пользоваться строительным уровнем, в противном случае постройка будет неудачной и ее срок службы резко сократиться. Стены кирпичной беседки:

• Для открытой конструкции достаточно столбов, выложенных из кирпича.
• Полуоткрытая беседка – кирпичные опоры и одна или две полноценные стены.
• Здание закрытого типа – полноценная постройка, возведение стен которой должно производится одновременно с установкой печи.

Крыша кирпичной беседки

На завершающих этапах возведения стен по последнему кругу кирпича укладывается брус, который крепится с помощью анкеров. Сверху выстраивается стропильная система из деревянных элементов, которая покрывается обрешеткой, тип которой зависит от кровельного материала. Если покрытие мягкое, то нужно использовать сплошную обрешетку, а если профлист или металлочерепицу, то шаг обрешетки зависит от конкретного типа материала и указывается производителем кровли. Финальный этап строительства – установка окон и дверей, остекление.

Формы беседок

Самая распространенная конфигурация постройки в плане — квадратная или прямоугольная. Это продиктовано формой кирпича и простотой кладки именно столбчатых и линейных конструкций.

При желании вы можете построить многоугольную, круглую, овальную или даже купольную беседку. Все будет зависеть от уровня мастерства каменщика, ведь кладка сложных пространственных конструкций требует навыка и знаний. Даже простую арку не так-то легко сложить, нужен точный расчет и тщательная предварительная подготовка.

В прямоугольных и квадратных беседках крыша может быть односкатной, двускатной или шатровой конструкции. В постройках другой формы кровля чаще всего купольная или комбинированная.

Чем больше «наворотов» в конструкции беседки, тем больше требуется нетиповых решений. Взвесьте свои возможности и определите, какой вариант вам будет по силам.

Виды кирпичных беседок

Начнем с того, что каменные навесы – это довольно большая группа построек, имеющая лишь один общий признак. А именно наличие в элементах конструкции таких штучных материалов как: кирпич, пеноблок или ракушечник. При этом кирпичная беседка может быть:

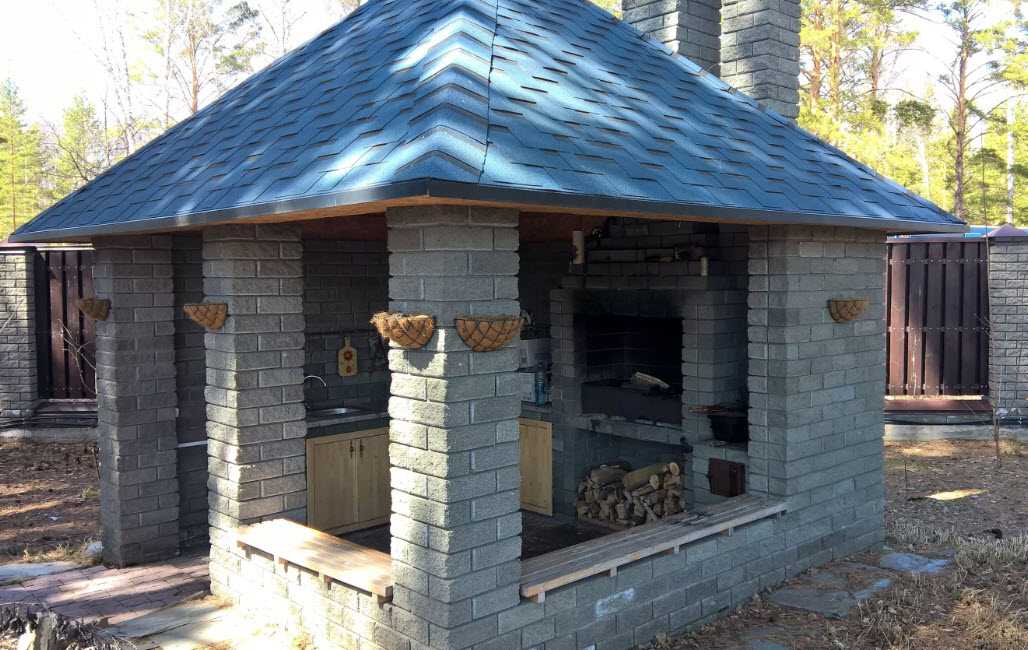

• С мангалом. Такая себе летняя кухня с каменным углом готовки. При этом остальная часть навеса может быть исполнена из дерева или камня.

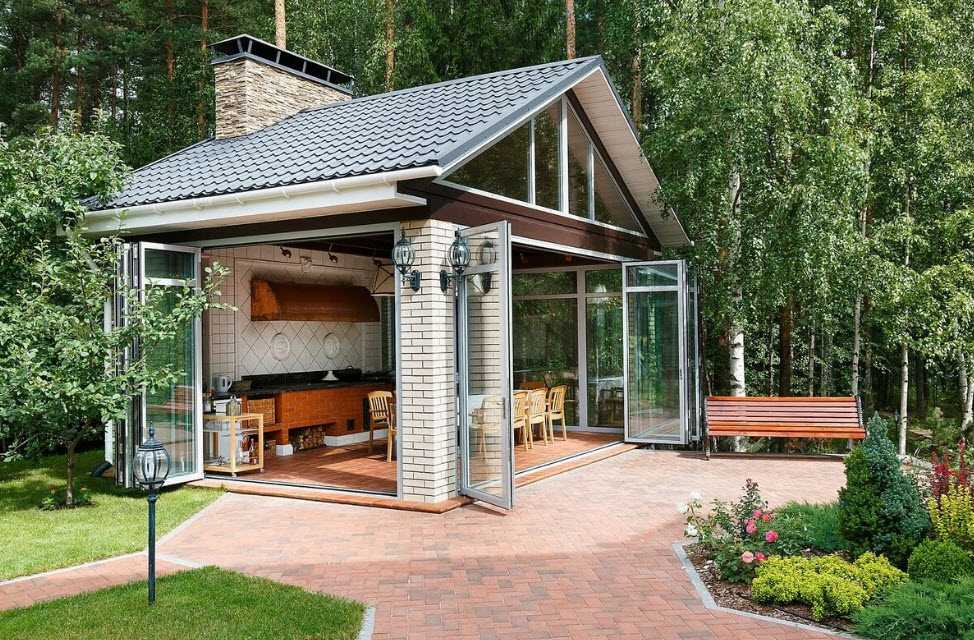

• С остеклением. Как правило, это полностью закрытые беседки, что служат убежищем не только дождливой осенью, но и зимой. По сути это маленькие домики из кирпича, нередко с собственной системой отопления.
• С каменной оградой. В большинстве своем это те же деревянные павильоны, но в которых бортики не сбиты из брусьев, а выложены из камня или другого искусственного материала.

И наконец, последними в этом списке будут открытые проекты беседок, где из кирпича выложены сами стойки, а в редких случаях и элементы кровли, к таковым относятся и популярные в царской России ротонды. Кстати, эти купольные сооружения заслуживают, чтобы о них поговорить более подробно.
