Мангал-коптильня: разнообразие моделей и функций

Строим печь мангал из кирпича своими руками

Подготовка площадки

Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров.

СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

Закладка фундамента

Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой.

Ширина котлована должна быть больше самой печи на 10 сантиметров. Глубину копать примерно на 30 сантиметров. Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Проект барбекю с трубой и рабочей поверхностью

Такая печь  барбекю немного сложней в своей конструкции, но при наличии схемы изготовить ее под силу даже новичку

Обратите внимание, что камера топки в этом варианте имеет прямой свод. Технически выполнить его гораздо легче, чем сводчатый вариант

Размеры барбекю оптимальны для дачного участка. Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см.

Итак, с чего начинать? Поскольку кирпич хорошо впитывает влагу, на подготовленный и высохший фундамент следует расстелить два слоя гидроизоляции, а затем приступить к процессу кладки

Здесь важно четко придерживаться схемы и контролировать ширину соединительного шва

На заметку! Для контроля ширины шва можно использовать арматуру, диаметр которой равен требуемой толщине. Ее следует наложить на край кирпича, заполнить площадь раствором, а излишек удалить кельмой. После простукивания арматура не позволит кирпичу опуститься ниже уровня. После выполнения этой процедуры прут вынимают и кладут на следующий ряд.
Проект барбекю из кирпича размером 1,70х3,04 м с рабочей зоной и трубой.

Первый ряд выкладывается сплошной. До 5-го слоя кладка имеет П-образную форму. Для укладки сплошного ряда кирпича (например, 6-й и 7-й ряды) можно подложить три полосы металла толщиной 0,5 см и шириной 4 см. Одну полосу укладывают на край конструкции, остальные – посередине каждого кирпичного пласта. С 8-го по 10-й ряд кладка выполняется в виде перевернутой буквы «Ш».

Стоит заметить, что в 12-м ярусе используются кирпичи, распиленные вдоль. Размер 12-го и 13-го сплошных рядов будет несколько больше остальных. Таким образом выкладывается декоративный пояс уличной печи барбекю.

Кладка последующих слоев выполняется с использованием шамотного кирпича по П-образной форме до 21-го ряда. Рекомендуется применять тот же состав раствора. Далее выкладывается свод. Уже после 22-го пласта он начинает сужаться. С 30-го ряда свод переходит в дымовую трубу. 30-й и 31-й слои чередуют до тех пор, пока не будет получена требуемая высота. Для сужения конструкции каждый следующий ряд следует выкладывать наполовину меньше предыдущего. Дымовую трубу, как и топку, необходимо делать из огнеупорного кирпича. Вместо кирпичного свода для вывода дыма можно сконструировать короб из металла. Барбекюшница своими руками готова.

Барбекю из белого кирпича под крышей с рабочей поверхностью.

Следует знать, что использование комплекса по назначению возможно лишь спустя несколько дней после окончания постройки. Раствор должен хорошенько высохнуть. В противном случае при разведении огня стенки конструкции могут потрескаться.

Данное устройство можно наделить дополнительными функциями путем формирования вспомогательной рабочей поверхности. Здесь будет удобно разместить кухонные принадлежности, посуду, нарезать продукты и пр. Для ее возведения необходимо выкопать котлован и залить фундамент параллельно боковой стенке. Когда поверхность высохнет, можно приступать к кладке кирпича. Понадобится сформировать шесть рядов. Для создания столешницы можно использовать доску, лист толстой фанеры, плиточное покрытие, мраморную плиту и т. д.

Мангальные комплексы из кирпича

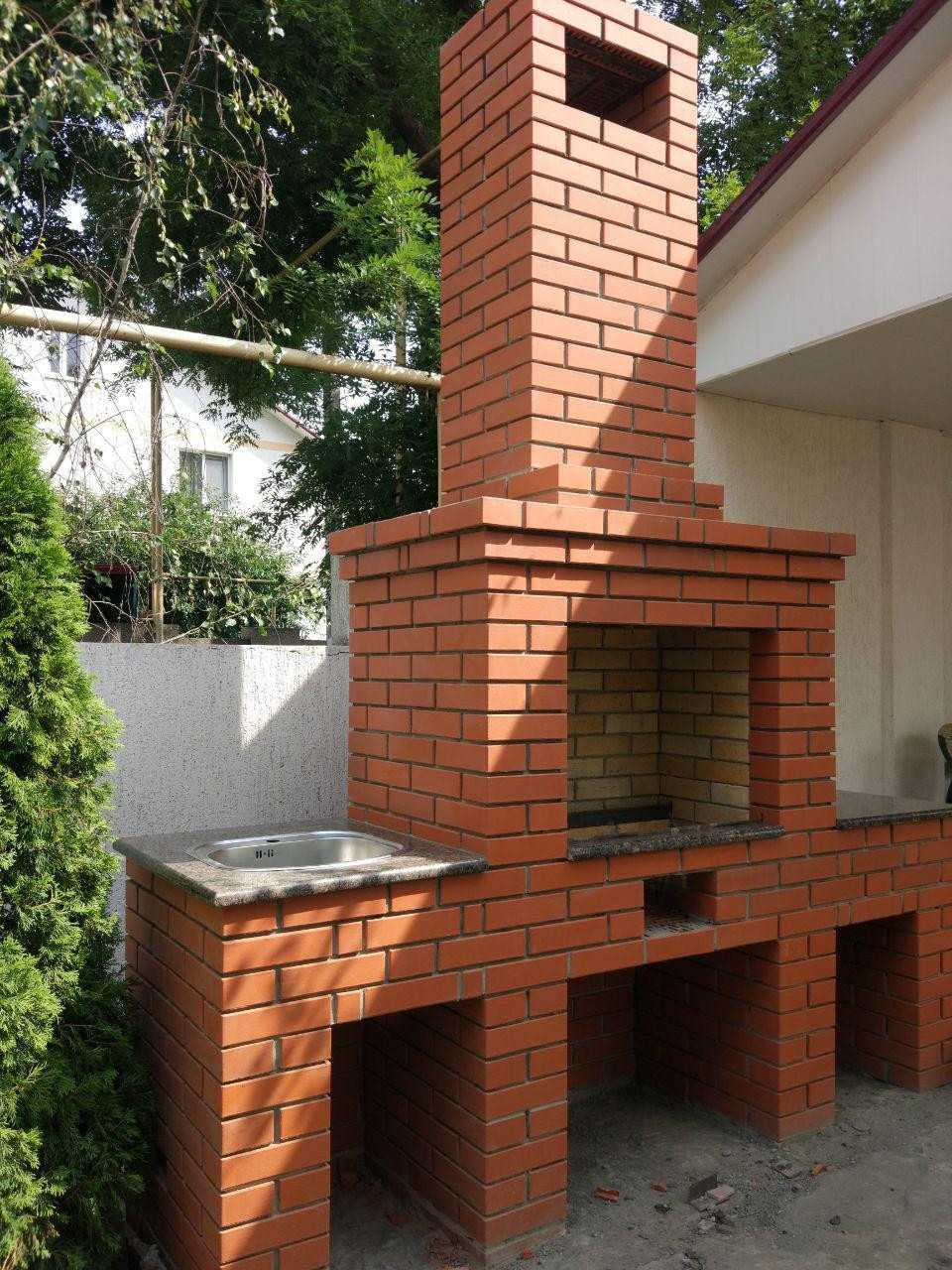

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича – очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка – керамогранит на клей 3000. Комментарий автора: “Два года без навеса, полёт ормальный.”

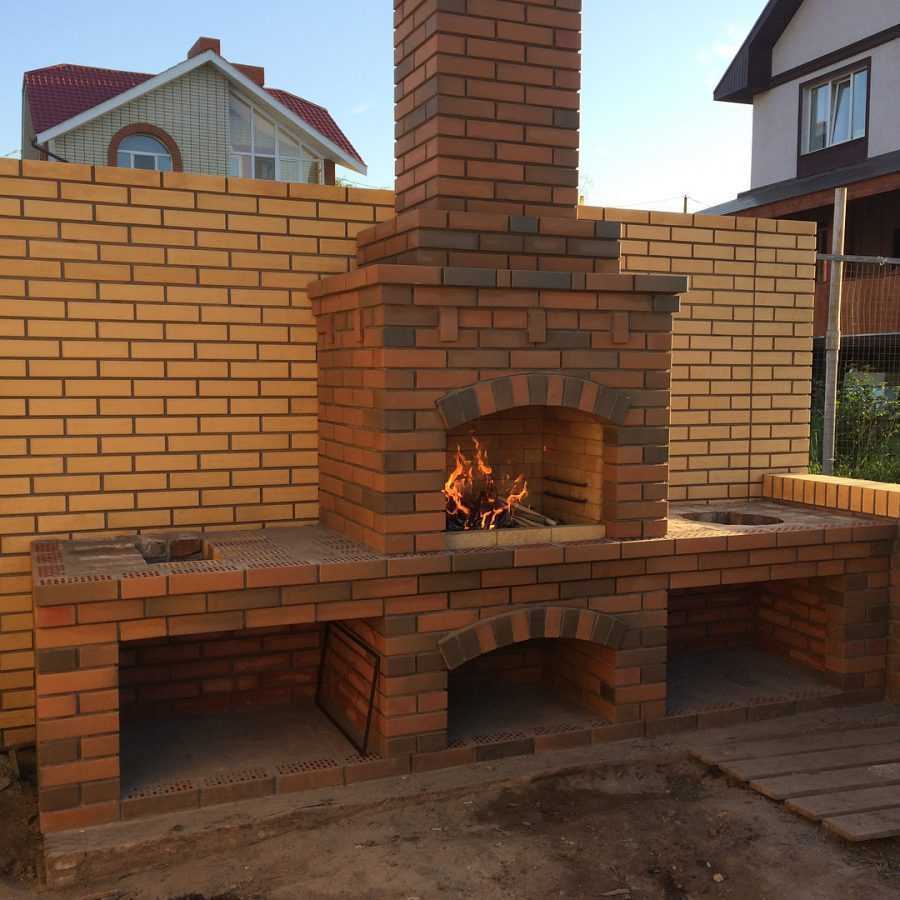

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: “Жар держится хорошо и очень долго.”

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: “Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.”

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Укладка кирпичного барбекю

Ниже показан мастер-класс по кладке кирпичного барбекю с пошаговым фотоотчетом.

На примере будет выполняться пристройка барбекю к глухой стене кирпичные беседки.

Укладка барбекю делается на основание бетона (плита армированная, толщиной 30 см)

Необходимо обратить свое внимание, заранее под печь барбекю выполняется гидроизолирующий слой (2 листа рулонного кровельного материала вырезаются по размерам)

В качестве кладочного раствора кирпича применяется жаростойкая смесь на основе цемента «Геркулес».

Для строительства применяется жаропрочный огнеупорный кирпич. Специально для такой конструкции барбекю понадобится около 1200 штук.

Толщина шва кладки:

  • для огнеупорной смеси «Геркулес» – 5-7 мм;
  • для печной смеси «Мартель» — 3-5 мм.

Снятие фасок с кирпича (спиливание грани, выполняется чтобы придать кирпичу декоративного эффекта) — применяется плиткорез с алмазным диском 180 мм

Резка кирпича — делается угловой шлифмашиной с алмазным диском 230 мм

Перед внезапный огнеупорный кирпич замачивается на 5-10 минут, печной кирпич красного цвета – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снимания фаски (грани) кирпич только мочится.

Какие инструменты и материалы потребуются

Мангал-коптильню делают из пропановых баллонов. Помимо них, потребуются некоторые инструменты и материалы:

  • 2-3 газовых баллона;
  • болгарка;
  • решетка и крюки для подвешивания;
  • колосники или арматура;
  • гайки и болты;
  • кованые элементы;
  • 2 колеса;
  • труба сечением 10 см;
  • сварочный аппарат.

Какие баллоны можно использовать

Для изготовления мангала-коптильни потребуются газовые баллоны. Чаще всего применяют АГ-50 вместимостью 50 л.

Любой, даже пустой баллон содержит остатки газа. Перед использованием открывают аккуратно вентиль и выливают жидкость в емкость с крышкой. Газ имеет неприятный запах и может быть токсичен, поэтому выливать его на землю не рекомендуют.

Подготовка баллона

Самоделка мангал коптильня из газовых баллонов проста в изготовлении. Перед началом работ производят предварительную подготовку. Гаечным ключом открывают вентиль. Чтобы весь газ вышел, баллон опускают в емкость, наполненную водой.

Баллон заполняют водой с мылом, закрывают пробкой и прокатывают вперед-назад по земле, сливают воду в место, отдаленное от людей и животных

Чтобы избежать в дальнейшем возгорания от искры, проверяют на воспламеняемость. Если тщательно промыли водой и мылом, газ должен весь испариться. Затем приступают к удалению ненужных частей. С верхней при помощи болгарки отрезают вентиль и кожух, в котором он находился.

Все работы производят в очках, защитном костюме и перчатках

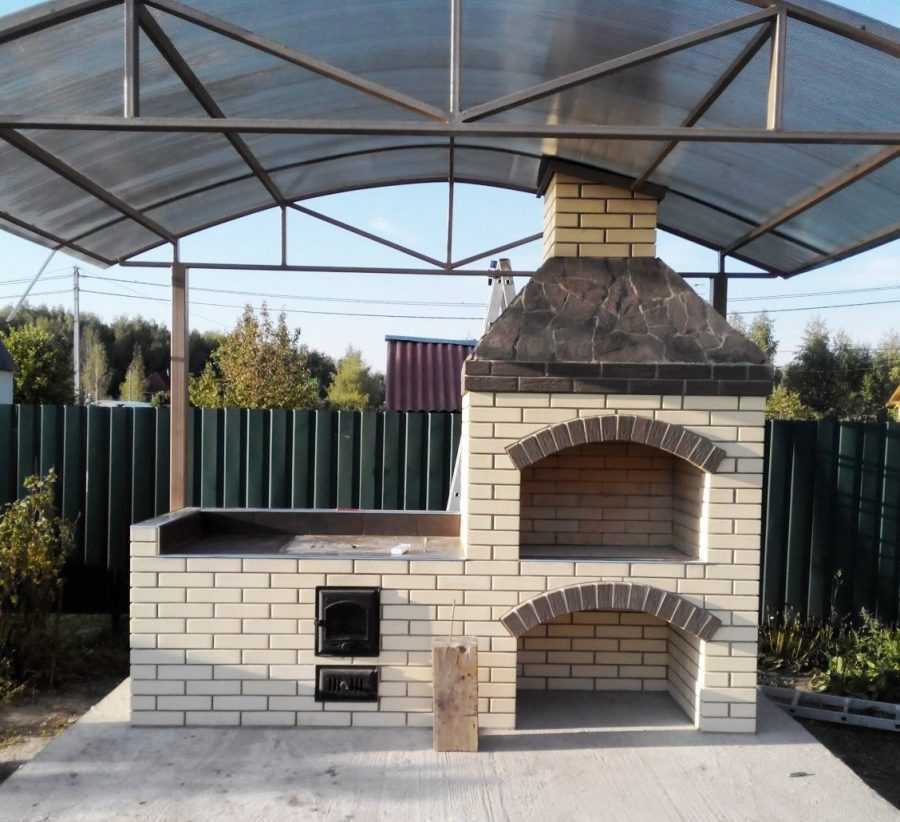

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

Конструкция кирпичного мангала: правила

Жаровни очень разнообразны. Тем не менее, можно обозначить базовые правила построения конструкции. У жаровни должны быть:

  • Основание. Капитальный фундамент или просто место с песком либо гравием. Оптимально всё-таки бетонировать площадку.
  • Опорные стенки. Наиболее распространённый вариант – П-образные мангалы.
  • Решётки для дров и углей, а также для пищи, которую будут готовить на жаровне. Решётка с поддоном, сплошная плита – можно выбирать то, что больше нравится.
  • Столешница. В основном она нужна для соусов, маринадов и других добавок, которые неудобно держать в руках в процессе приготовления.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Как сделать мангал-коптильню из 3 газовых баллонов своими руками

Чтобы готовить продукты холодного копчения, изготавливают печь из трех элементов.

Этапы работ по сооружению мангала из газового баллона с нижней коптильней:

  1. Подготавливают три газовых баллона. В части для мангала вырезают дверки, отступив от центрального шва по 24 см в обе стороны. Присоединяют их при помощи петель. Слева вверху делают овальный проем.
  2. Для коптильни от центрального шва отступают по 30 см и вырезают проем для дверки. Приваривают петли и ручку. В коптильне крышка должна закрываться вплотную, поэтому при необходимости подтачивают края. Снизу справа делают овальный проем. Сверху обозначают проем диаметром 11 см. К нему крепят сваркой трубу диаметром 10,6 см длиной 1-1,2 м.
  3. Мангальную часть устанавливают на станину. Приваривают коптильню к мангалу.
  4. Из третьего газового баллона делают топку. Распиливают его пополам. Сбоку снизу делают проем 110 см, крепят сваркой отрезок трубы 10,6 см диаметром и длиной 5-10 см для поддувала. К трубе приваривают 2 см уголка. В центре сверлят проем диаметром 1 см. Из куска листового металла изготавливают заслонку по диаметру. При помощи болта и гайки скрепляют трубу и заслон.
  5. Выпиливают дверку 20*20 см. Крепят ее при помощи петель. Внутри печи отступают от днища 10 см и приваривают по сторонам уголки. На них устанавливают решетку для размещения опилок.
  6. Крышку делают из оставшейся части баллона. Отрезают 20 см. Соединяют топку и крышку петлями. Сверху крепят сваркой ручку.
  7. В топке сверху справа делают проем диаметром 110 см. При помощи трубы 10,6 см соединяют коптильню и печь. В зону барбекю изнутри по сторонам приваривают уголок и устанавливают решетку. К дверцам крепят сваркой ручки.

Основные этапы возведения

Монтаж начинается с закладки фундамента. Выбранная площадка очищается от мусора, посторонних предметов и листвы.

Работа предполагает следующие этапы:

  • размечается место под коптильню с помощью деревянных кольев и верёвки;
  • для конструкции средних размеров вырывают яму глубиной 35–40 см, шириной 50 см, длиной 30 см;
  • для создания бетонной подушки на дно рва помещают и утрамбовывают песок и щебень, поверхность должна быть максимально выровнена;
  • сверху помещают стальную сетку;
  • поверх заливают бетонную смесь.

Важно, чтобы раствор полностью высох, на это может уйти от 1 до 3 дней. Затем проводят гидроизоляцию рубероидом или аналогичным материалом

После этого начинается укладка кирпича.

  • На сухой фундамент мастерком наносят глиняный раствор.
  • Сначала производится кладка дымохода. У кирпича смазывается тычок, чтобы создать максимальное заполнение вертикальных швов, поскольку камень под давлением имеет обыкновение смещаться к шву.
  • Излишки глиняной смеси убираются мастерком. Молотком слегка постукивают по кирпичу, чтобы он правильно лёг. Порядовка (укладка) требует регулярных замеров углов возводимых стен – это предупреждает появление неровностей. В идеале необходимо проверять каждый новый ряд.
  • Следует иметь в виду, что по отношению к топливнику дымовой канал должен располагаться под углом 8 градусов, а его стены – достигать высоты 25 см. В конце работы по укладке производят тщательную затирку швов.

Коптильный отсек может иметь любую форму. Главное – это качественно выложенный камень. Для средней садовой печки вполне достаточно габаритов камеры 1х1 метр.

Сверху в коптильном отсеке находятся штыри, предназначенные для крючьев, и решётка, в нижней – очищающий фильтр в виде натуральной полотняной ткани. Камера должна иметь крышку для регулировки дыма. При установке крыши следует оставлять отверстия для вентиляции. В конце устанавливают двери и сетки, крючья для размещения продуктов.

Топка изготавливается из толстых листов железа размером 40х35х35 см. Она должна находиться в противоположной стороне от коптильной камеры, на другом конце дымохода. С ним она соединяется сбоку и сзади. Внешняя часть её также обкладывается шамотным, огнеупорным кирпичом.

Проверка работоспособности может выявить некоторые недочёты. Если дым недостаточно быстро покидает сооружение, это может означать, что плохо заделаны швы. Качественно сделанная коптильня достаточно быстро разогревается, а продукты, помещённые в неё на 20–30 минут, подрумяниваются и приобретают золотистый цвет.

Кладка печи: нюансы

Мангал и барбекю можно создавать из красного и огнеупорного кирпича. Последний используют для создания топки, коптильни, а также камеры для приготовления шашлыка, гриля. Не стоит брать тот материал, который имеет полости. Также не подходит силикатный кирпич.

Первый ряд печи для копчения выставляют без раствора. Конечно, придерживаются порядовки. Чтобы всегда иметь порядовку под своими руками, стоит сделать ее фото и распечатать их.

Выкладка первого ряда без раствора проводится для выполнения разметки и подгона размера кирпича. Это позволит избежать резки материала. Также такой шаг позволяет определить, где будет размещаться решетка и вертел.

Чтобы сделать кладку очень прочной, за сутки до того, как будет создаться печь, кирпич смачивают водой. Однако не замачивают в ней. Благодаря смачиванию вода проникнет внутрь материала. При этом поверхность успеет высохнуть. Подготовленный таким способом кирпич не будет впитывать воду из раствора.

Сам раствор должен быть на глиняной основе. Не стоит использовать цементные растворы. Лучший вариант — это специальный раствор для печи. Стоит помнить, что для кладки красного и огнестойкого (шамотного) кирпича нужно применять два различных раствора. Один и тот же не подойдет.

Кирпичики кладут так, чтобы их середина приходилась на стык кирпичей нижнего ряда. Каждый ряд начинают выкладывать из углов. Чтобы выставленный материал лежал ровно, используют уровень. Чтобы углы имели большую прочность, их усиливают проволокой. При выкладке каждого ряда придерживаются порядовки, которую можно увидеть в различных видео.

Коптильня и мангал из кирпича на дачном участке

Удобное и практичное приспособление на дачном или приусадебном участке – мангал. Сегодня любители барбекю чаще всего идут по такому пути: изготовили стальной мангал своими руками и получили удобное, компактное и практичное приспособление. Его растопка занимает мало времени, а вкусным шашлыкам, приготовленным на нем, будут рады и родные, и гости. Но прогресс не стоит на месте, и любители шашлыка совершенствуют конструкции мангалов: появляются варианты с трубой и крышей. Совсем другое дело – кирпичный мангал .

Схема кирпичного мангала.

Каждый владелец загородного коттеджа или дачного участка, стремящийся к солидному виду своего дома, старается построить мангал из кирпича своими руками.

Самым простым вариантом является двухэтажная конструкция, в которой нижняя часть представляет собой полость для дров, а верхняя – собственно очаг с трубой над ним. И мангал, и домашняя коптильня с недавних пор стали очень популярны в загородных домах и на приусадебных участках. Копченые или жареные своими руками мясо, рыба и сало украсят любой стол. Очень часто коптильни и мангалы сооружают своими руками из кирпича или из металла.

Разновидности

Все модели барбекю разделяется на два варианта.

  • Мобильные модели можно сложить, с легкостью переносить, они отличаются маленькими размерами и небольшим весом;
  • Стационарные модели – это печи барбекю, сложенные из кирпича или камня. Они имеют большие габариты, и почти все модели требуют установки на фундамент.

Мобильные барбекю бывают из кирпича, выложенного без применения раствора. Эти уличные модели несложно собрать самостоятельно, разобрать и снова собрать. Проектирование в таких конструкциях не очень сложное. Стационарные барбекю обычно бывают кирпичными или каменными. Функциональность такого барбекю ограничивается только его конструкцией.

Самая простая модель из мобильных барбекю – это одноразовая. Ее конструкция состоит из поддона для угля и тонкой решетки. Поскольку она изготовлена из тонкого вида жести, то поддон прогорает после первого же использования. Существует большая разновидность складных моделей, которые помещаются в маленький чемодан из пластика, что упрощает их транспортировку. Их конструкция является очень простой, состоит из жаровни и решетки.

Более сложная модель – это барбекю-котел. Этот оригинальный американский вариант изготавливается из хромникеля. По внешнему виду он похож на казан или углубленную сковороду, представлен на трех устойчивых ножках и дополнен крышкой в форме купола. Внизу расположен округлый поддон, который подходит для тарелок и прочей вспомогательной утвари. Благодаря такому устройству и наличию крышки его можно легко применять как духовку или коптильню.

Барбекю-тележка имеет фиксированную либо складную поверхность.

Электрическое барбекю удобно для использования внутри дома на кухне. Газовое барбекю – это целый комплекс, вмещающий в себе основные функции барбекю и гриля. Такие модели больше подходят для эксплуатации в сфере общественного питания. Они очень массивные, весят около 60 килограмм, что относит их в большей степени к стационарным моделям.

Любая модель имеет много дополнительных элементов, что дает больше комфорта в использовании.

К ним относятся следующие:

  • встроенный механический и автоматический вертел;
  • открытая зона топки увеличенных размеров, за счет чего легко создается вариация садового камина;
  • решетка, предназначенная для жарки продуктов;
  • место под установку казана, что позволяет приготовить большое количество разнообразных кулинарных шедевров на свежем воздухе;
  • отдельная площадка для мангала;
  • конструкцией для приготовления шашлыка;
  • варочная и рабочая поверхности;
  • коптильная камера и не только.

Материалы

Перед выбором необходимых материалов следует ознакомиться с различными чертежами, посмотреть фото или видео с процедурой создания разных печей для копчения и приготовления гриля. После просмотра чертежей и выбора наиболее оптимального варианта можно приступать к определению количества материалов и их покупке.

Независимо от выбранного чертежа, хозяину придется купить:

  1. керамический и огнеупорный кирпич;
  2. цемент;
  3. песок;
  4. гравий;
  5. глину;
  6. арматурную сетку;
  7. огнестойкий раствор;
  8. рубероид или другой вид гидроизоляционного материала;
  9. углы металлические;
  10. колосник;
  11. дверки для топки, поддувала, камеры копчения;
  12. листы фанеры.

Проекты барбекю с коптильней и казаном из кирпича

Конструкция может быть малогабаритной, занимать чуть больше 1 м2, или объемной, располагаться на 10 м2.

Принципы приготовления продуктов на мангале и в барбекю из кирпича с коптилкой значительно отличаются. В первом случае мясо жарится на горячих углях, тепло от них подымается вверх. Чтобы кусочки равномерно обжаривались, шампуры необходимо время от времени переворачивать.

Коптильня и барбекю работают по другому принципу. Решетку располагают ниже стенок устройства, металлический поддон, на который укладывают продукты, не имеет отверстий для тяги воздуха. В такой печи дрова медленно тлеют, нагревая ее стенки. Те, в свою очередь, отражают тепло, продукты запекаются равномерно.

Для дачи и сада подойдет несложный проект барбекю с коптильней и казаном из кирпича

Если позволяет место, можно соорудить целый комплекс барбекю из кирпича с коптильней.

Габариты постройки определяют, ориентируясь на уже существующее помещение

Угловое барбекю с коптильней из кирпича выглядит оригинально, занимает мало места, позволяет расположить столовую в центре.

Простые конструкции без сводчатых перекрытий можно пытаться освоить самостоятельно.

Если выбор пал на массивные сооружения с казаном и коптильней, основание под постройку должно быть прочнымБарбекю комплексы многофункциональны, они включают не только жарочные поверхности и коптильню, но и холодильник, столешницу, мойкуСхема барбекю с коптильней и казаном в разрезе поможет понять принцип устройства такой печи

Эксплуатация

После постройки и полного высыхания скрепляющего раствора можно начинать использовать коптильню. В первую очередь во всех топках разводится огонь для прогрева конструкции и проверки тяги.

При раздельных топках рекомендуется очаг для копчения растапливать тлеющими ветками ольхи или ивы, так как их дым лучше подходит для копчения.

Очаг под барбекю допускается растапливать готовыми углями, поливая их жидкостью для розжига.

Кирпичные сооружения, устанавливаемые на открытом воздухе, укрывают на зиму от снега, чтобы избежать попадания талой воды в поры кирпичей и их преждевременного разрушения. Перед каждым использованием коптильни крючья для продуктов чистят от копоти железной губкой.

Требования к месту строительства

Барбекю из кирпича с казаном и коптильней – это не просто приспособление для приготовления пищи, но и очаг, вокруг которого будут собираться близкие люди. Выбирая место для установки жаровни, ориентируются на функциональность, безопасность, удобство.

Рекомендовано соблюсти следующие условия:

  • место для комплекса барбекю не должно продуваться сквозняками;
  • печь располагают неподалеку от дома, например, на веранде, также хорошо поместить барбекю с коптильней из кирпича в беседке.
  • мангал не устанавливают под сенью деревьев, необходимо соблюдать правила пожарной безопасности.

В заключение

Каждый стремится к тому, чтобы у него на даче или в частном дворе было отведено место для отдыха. Какое же место для отдыха, если оно не оборудовано мангалом или печью барбекю, а то и целым печным комплексом под крышей, где можно всегда приготовить для гостей любое блюдо, не говоря уже о шашлыках или мясе, приготовленном на барбекюшнице. Естественно, что печной комплекс потребует больших затрат, тем более что его построить не так просто, а вот выложить небольшую печь не составит большого труда и больших капитальных вложений.

Если говорить о большинстве частных домовладений с приусадебными участками, а также большинстве дачных участков, то они не отличаются наличием больших площадей, поэтому постройка даже примитивной барбекюшницы вызывает массу проблем. Возвести что-то солидное, с набором множества функций, могут только те хозяева, которые не испытывают проблем с определением места для отдыха, построив беседку, а в ней разместив весь печной комплекс. Как правило, многие владельцы участков рады самым примитивным устройствам, для приготовления шашлыка и других блюд.

Ошибки начинающих каменщиков в кирпичной кладке –

Watch this video on YouTube

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Профессиональный дачник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
