Что собой представляет проточный водонагреватель для бассейна?

Способы подогрева воды

Выбор того или иного способа подогрева бассейна зависят от объема чаши, от расположения бассейна на местности (крытый или открытый), в какой широте расположен (достаточно ли поступает солнечного света или нет). А самый важный показатель, чтобы затраты на обогрев такого бассейна были минимальны. Ведь, чтобы нагреть воду в бассейне, потребуется не только много времени, но и отдачи тепловой энергии. Причем подогрев бассейна, зависит от его назначения, соответственно температура должна быть разная. В спортивном – от 24 до 28 градусов. В оздоровительном от 26-29 градусов. В лягушатнике до семи лет температура должна быть 30-32 градуса. В детском бассейне старше 7 лет- 29-30 градуса. В гидромассажном бассейне и спа температура колеблется от 35-39 градусов. Существуют несколько видов водонагревателей для бассейна:

  • Проточный;
  • При помощи теплообменника;
  • Солнечный коллектор.

Рассмотрим каждый тип отдельно.

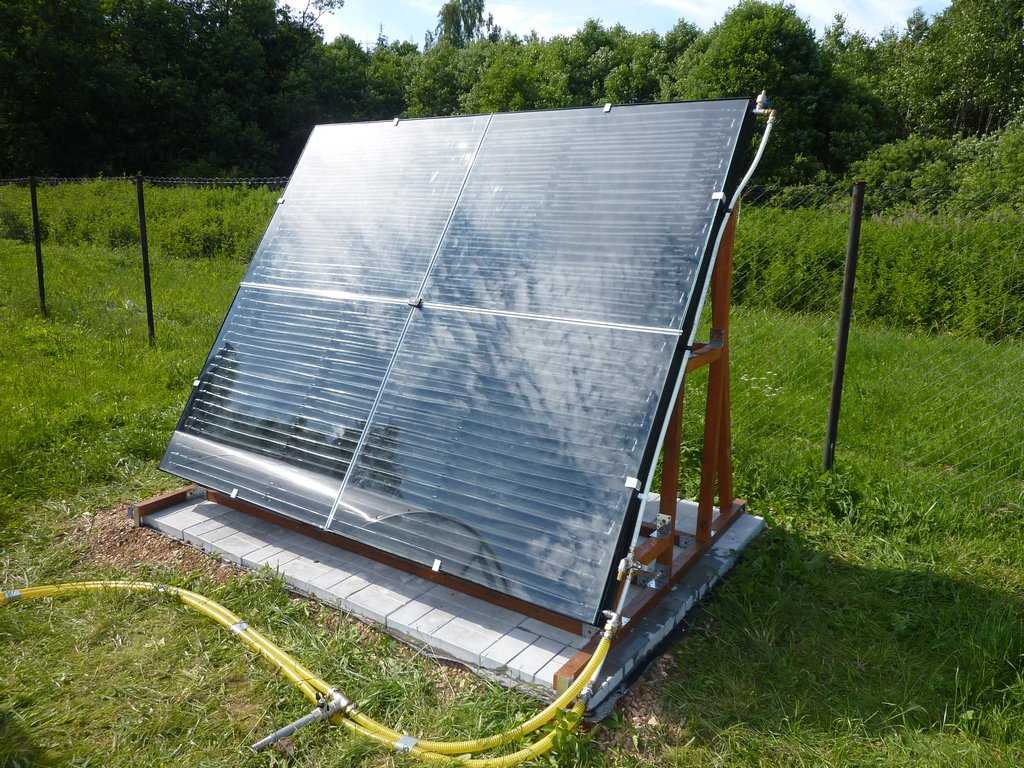

Солнечный коллектор

Солнечная система обогревателя для бассейна считается самая экономичная. Солнце бесплатно дает нам свет, который благодаря солнечным батареям люди научились перерабатывать ее в тепловую энергию. Существуют сезонные коллекторы, которыми можно пользоваться в теплое время года, так как замерзшая вода испортит батарею. Двухконтурные, в системе которых циркулирует антифриз. Такая установка размещается на улице и способно давать энергию не только на обогрев бассейна, но и дома. Нагреватель воды готов к работе, главное, чтобы солнечных дней было больше.

Существуют несколько видов коллекторов:

  • Плоский. Состоящий из абсорбера-пластины и медных труб, по которым проходит теплообменник. Более распространенный. Но химически очищенная вода пагубно влияет на медные трубки, по которым течет.
  • Трубчатый. Состоящий из множества стеклянных трубочек с вакуумом. Внутри которых проложены трубки с теплоносителем. Вакуум предотвращает отдачу тепла и эффективность работы коллектора увеличивается.
  • С тепловыми трубками. Состоящий из вакуумных стеклянных трубочек, внутри которых находятся другие герметичные трубочки с жидкостью. При нагреве жидкость испаряется, конденсируется и отдает тепло. Каждую трубку легко заменить, в случае порчи.

Для того чтобы подогреватель бассейна, в виде солнечного коллектора эффективно работал их количество должно быть не менее 70% площади бассейна. А еще лучше установить тепловой насос. Чтобы в пасмурную погоду переходить на его работу.

Чтобы нагрев воды в бассейне не бил по кошельку, стоит изначально продумать все детали. Например, чашу бассейна стоит обязательно утеплить с внешней стороны, при помощи гидроизоляционного материала. Место для бассейна выбрать солнечное, чтобы при перемещении солнца в течении светового дня, ничего не создавало тень. Облицовочный материал должен быть темного цвета. Такой подход позволит летом пользоваться только солнечной бесплатной энергией, а затраты станут минимальными.

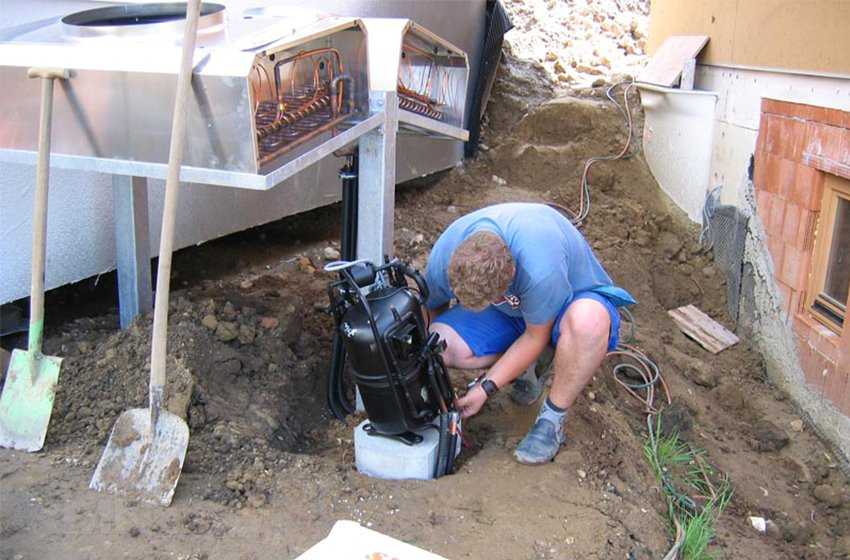

Самостоятельное изготовление теплового насоса

Наиболее осуществимым является изготовление своими руками насоса системы воздух-вода. Для этого нужно собрать и подготовить основные элементы конструкции (испаритель, компрессор и конденсатор) и объединить их в единое целое.


Создание теплового насоса своими руками

Далее нужно соорудить конденсатор. Для него аналогичным образом изготавливается второй змеевик, который помещается во второй бак, на этот раз металлический. Металл должен быть устойчив к коррозии. После помещения змеевика в бак концы медной трубки выводятся наружу, а бак герметизируется посредством сварки.

Изготовить в домашних условиях компрессор представляется маловероятным. Поэтому нужно просто найти или купить этот элемент, снятый со старой сплит-системы. Когда три основных элемента готовы, производится их соединение системой труб. После этого необходимо провести заливку хладагента и наладить электропитание агрегата. Остается обеспечить контакт конденсатора с нужным теплоприемником и можно запускать тепловой насос.

Таким образом, выгода от использования теплонасоса для подогрева воды в бассейне оправдывает вложения в его приобретение. Тем более, что они окупятся в перспективе длительного использования.

Особенности

Водонагреватель для бассейна – это устройство, позволяющее довести параметры воды до приемлемых значений, позволяющих без риска для здоровья купаться и отдыхать. В норме этот показатель не должен быть ниже +22 градусов, но даже в искусственном водоеме процесс повышения температуры идет очень медленно, а за ночь жидкость неизбежно остывает. Получить нужные результаты помогает специальная аппаратура. К примеру, нагреватель для бассейна Intex легко справляется с этой задачей, постепенно наращивая показатели температуры водной среды.

Основными особенностями водонагревателей для бассейнов от Intex можно назвать следующие.

  1. Наличие моделей с разными показателями мощности. Самые простые ориентированы на использование в надувных бассейных и детских купальнях. Более дорогие рассчитаны на работу на открытом воздухе и в закрытых помещениях. Они помогают поддерживать постоянный температурный режим в заданных границах.
  2. Невысокую скорость нагрева. У проточных она составляет от 0,5 до 1,5 градусов в час. Солнечные модели для эффективной работы нуждаются в контакте с УФ-лучами на протяжении 5-6 часов в сутки.
  3. Наличие электрического питания. Оно есть у всех нагревателей, кроме автономных солнечных накопителей.
  4. Температурный диапазон рабочей среды от +16 до +35 градусов. Отдельные модели позволяют нагревать воду до +40. Но при использовании в условиях уличного бассейна расход энергии будет слишком высоким.
  5. Простоту монтажа. Нагреватели устанавливаются снаружи, а специальные покрывала погружаются внутрь бассейна. Не нужно тратить время на долгое развертывание сети коммуникаций.
  6. Доступность и совместимость. Производитель всегда указывает перечень актуальных моделей бассейнов, которые можно подогревать конкретным аппаратом. Стоимость продукции зависит от ее мощности и сложности.
  7. Необходимость использования без людей в бассейне. Это не касается моделей, работающих на солнечной энергии.
  8. Подключение к циркуляционному насосу. Без него функционирует только покрывало. Все остальные варианты требуют сохранения определенной интенсивности потока воды.

Сколько киловатт нужно, чтобы нагреть воду?

Мощность нагревателя — расчетная величина. Подбирать оборудование «на глаз» бесполезно, надо выполнять специализированные расчеты. Формула определения мощности нагревателя Qs = V*C*(tB – tK)/Za + Zu*S, где:

  • Qs — искомая мощность оборудования;
  • V — объем чаши;
  • C = 1,163 (Вт/кгК) — удельная теплоемкость воды;
  • tB – tK — разница между начальной и требуемой температурами воды;
  • Za — требуемое время нагрева (на первичный нагрев уходит 2-4 дня, затем температура лишь поддерживается);
  • Zu — теплопотери;
  • S — площадь поверхности воды.

Например, надо рассчитать мощность нагревателя для бассейна объемом 18 м3, с исходной температурой воды 10° и желаемой — 25°. Время нагрева — 48 часов, площадь зеркала воды — 12 м2, теплопотери — 180 Вт/м2. Тогда: Qs = 18 × 1,163 × (25-10) /48 + 180 × 12 = 2166 Вт = 2,166 кВт.

Учитывая необходимый запас мощности, рекомендуется выбирать нагреватель от 3 кВт.

Расчет достаточно сложен, поэтому рекомендуется также воспользоваться онлайн-калькуляторами, чтобы получить корректные и безошибочные значения.

Назначение

Область применения специфична: установка для нагрева воды внутри бани, дачного строения, небольшого бассейна или домов в пунктах, где нет центрального водо-, газоснабжения.

Водонагреватель для бани Титан используется с целью постоянного обеспечения помещения необходимым объемом горячей воды. Целесообразно использовать подобный водонагреватель для бани, если нет возможности установить навесной бак или не хочется монтировать его внутри парной, что характерно для сауны.

Твердотопливный водонагреватель для дачи используется чаще всего. Он компактный, простой в эксплуатации, не требует особенного ухода. Дачные участки не всегда оборудованы необходимыми инженерными системами, поэтому для многих водогрей на дровах – спасение, особенно водонагреватель для душа Ермак, оснащенный душевой лейкой.

Также целесообразно использовать дровяной водонагреватель для бассейна: обогрев жидкости водонагревателем спирального способа изготовления экономичен по сравнению с другими приспособлениями.

Дровяной водонагреватель для бассейна Малар представляет собой открытую металлическую спираль, внутрь которой укладывается твердое топливо. К двум концам спирали присоединяются шланги из бассейна: один для подачи воды, другой выводит подогретую спиралью жидкость внутрь резервуара для купания.

Спиральные дровяные водонагреватели для бассейнов выпускаются с разным количеством витков, что определяет производительность устройства. Просты в использовании, но следует устанавливать вдали от быстровоспламеняющихся материалов, предметов. Кроме того, возможно сделать подобный водонагреватель для бассейна своими руками.

Технические характеристики




Меры предосторожности:

Нагреватели для бассейна – TERMOPOOL, возможно использовать только с включенным насосом, если насос отключился, то постепенно (небольшими порциями) залейте огонь водой до полного погасания, во избежание негативных последствий !!!

Если не потушить огонь, то вода находящаяся в спирали нагреется до кипения и начнет выбрасывать порции кипятка в бассейн, что может привести к ожогам!!!

Правила пожарной безопасности
Устанавливайте нагреватель для бассейна не ближе 5 метров от построек, особенно деревянных.
Убедитесь, что не забыли легковоспламеняющиеся жидкости и предметы в радиусе 2 метров от обогревателя. Зону отдыха вокруг нагревателя, примерно 10 метров, следует очистить от сухой травы.
Старайтесь не оставлять нагреватель без присмотра (особенно в момент интенсивного горения), если появилась надобность отлучится, попросите кого-нибудь из взрослых присмотреть за работой водонагревателя.
Запрещено устанавливать нагреватели под ветками деревьев.

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.


Схема установки электрического подогрева

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов.


Для регулировки температуры нагрева встроен термостат с ручным управлением

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5оС. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.


Электрический нагреватель воды Bestway

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40оС.


Pahlen для нагрева воды

Основные способы нагревания воды в бассейне

Чтобы не навредить своему здоровью, а тем более не нанести вред детям, каждый хозяин дачного бассейна должен знать, что температура воды должна быть:

  • При купании взрослых: +24 – 28°С.
  • Для оздоровительных процедур: +26 – 29°С.
  • Детям до 7 лет: +30 – 32°С.
  • Для детей старше 7 лет: +29 – 30°С.
  • Гидромассажные ванны принимаются при температуре в +35 – 39°С.

Исходя из этих требований, владельцам дачных участков нужно определиться, какой обогреватель подойдет лучше всего для размера своего бассейна. Часто на выбор влияет финансовая сторона. Но и немаловажным аспектом является наличие нужных коммуникаций, а также предпочтения хозяина дачи.

Проточный электронагреватель

Это самый распространенный вариант. От относительно недорогого, до моделей, способных обогреть довольно большие площади. Регулировка температуры воды достигается увеличением или уменьшением напора. Чем больше напор, тем меньше нагрев. Самый ходовой обогреватель мощностью в 3 кВт поднимает температуру на один градус в десяти кубовом бассейне за один час.

Проточный электронагревательИсточник allegro.pl

Но самый мощный проточный нагреватель, имеющий мощность в 18 кВт, может поддерживать нужную температуру в бассейне объемом не более 36м3. Поэтому владельцам «олимпийских дорожек» нужно поискать другой вариант. Например, следующий.

Тепловой насос

Бассейн с подогревом для дачи может обсуживаться тепловым насосом. Он выкачивает вместо воды тепло. Брать его он может из недр земли, водоема и даже из воздуха. Принцип работы прибора напоминает обычный холодильник. Когда выкачанное тепло поступает на хладагент, закипающий в нем инертный газ компрессор сжимает до 25 атмосфер. Выделенное при этом тепло очень быстро нагревает воду, которая циркулирует по трубопроводу.

Такая система способна нагреть большие объемы воды за очень короткое время. Недостаток прибора в том, что он работает только в теплую погоду. Простым дачникам такая новинка не по карману. Цена теплового насоса начинается от 120 тысяч рублей.

Тепловой насосИсточник grephys.com

Теплообменник

Если в доме есть паровое отопление, то к нему можно подключить теплообменник. Холодная вода из бассейна поступает в змеевик, который будет обогреваться циркулирующей по отопительной системе дома горячей водой. Регулировка нагрева осуществляется с помощью термостата. Он увеличивает или уменьшает скорость потока воды в змеевике.

Данный способ подходит для закрытых бассейнов и в зимнее время. Летом включать отопление в доме для того, чтобы искупаться в бассейне, крайне нерационально.

ТеплообменникИсточник proekt-sam.ru

Солнечные батареи

Бассейн для дачи с подогревом воды при помощи солнечного коллектора все больше и больше становиться популярным. Гелиосистемы очень эффективны. Особенно современные модели, которые обладают сенсорными датчиками и автоматикой. Но они очень дороги и поэтому не для всех доступны. Вторым недостатком является то, что они работают только в солнечную погоду.

Можно подобрать конструкцию, которая будет выполнять простые функции по обогреву и поэтому цена ее будет вполне приемлемой.


Солнечная батареяИсточник orcmaster.com

Коллекторы для бассейнов заводского производства

В ассортименте представлены гелиосистемы, предназначенные для бытового и промышленного применения. Наибольшей популярностью пользуются следующие производители:

  • Intex — компания, выпускающая аксессуары для купания в бассейне и открытых водоемах, и подогрева воды. В частности, налажено производство солнечных гибких коллекторов.

Azuro — чешская компания, изготавливающая бассейны и все необходимое для их работы. В ассортименте продукции, присутствуют две линейки водонагревателей:

  1. Azuro Spiral — пирамидальные коллекторы, с общей абсорбирующей площадью 0,96 м²;

Azuro Shelter — гибкие гелиоколлекторы, с возможностью установки как прямого развернутого полотна, так и арки. Абсорбируемая площадь 1,84 м².

Kokido Keops — купольный коллектор, предназначенный для нагрева воды в каркасных и сборных бассейнах. Допускается подключение в единую систему 4 отдельных модулей. Гелиосистема справляется с подогревом 40 м³ воды.

Sunheater — бренд американской компании SmartPool Inc. Гибкий гелионагреватель может устанавливаться на крышу или монтироваться на раму вблизи бассейна. Длина абсорбирующего полотна 6 м, ширина 0,6 м.

Speck BADU BK — еще одна популярная модель гибкого солнечного коллектора. Гелиосистема увеличивает нагрев воды в бассейне на 10-15°C, после чего автоматически поддерживает температуру. Продукция отличается хорошим качеством сборки.

Описанные модели подходят для бытового использования. В коммерческих целях рекомендуется устанавливать полностью укомплектованные трубчатые или панельные гелиосистемы следующих производителей: Atmosfera, Sidite, Vaillant, SunRain, Viessmann, ЯSolar.

Изготовление и монтаж

Если вы по каким-либо причинам не желаете покупать теплообменник для бассейна, можете соорудить его своими руками. Для этого подготовьте:

  • стальной цилиндрический бак;
  • медную трубу;
  • прибор регулировки мощности;
  • анод.

Подключение теплообменника

Сначала выполните в торцах бака два отверстия: вход для поступления холодной воды из бассейна, выход – для возврата подогретой жидкости. Затем сверните медную трубку в конструкцию, напоминающую спираль. Полученный нагревательный элемент закрепите в баке и выведите оба его конца на внешнюю сторону емкости, предварительно выполнив в ее стенках соответствующие отверстия. Далее подключите к трубке регулятор мощности и установите в баке анод – он будет защищать емкость от перепадов температур.

Теперь необходимо подключить теплообменник. Его следует устанавливать после монтажа насоса и фильтра, но перед креплением разного рода дозаторов. Как правило, теплообменник размещается ниже всех труб, фильтров, воздухоотводчика.

Прибор монтируется в горизонтальном положении: вход и выход бака присоединяются к контуру бассейна, а вход и выход нагревательной трубки – к контуру теплоносителя от котла отопления. Проще всего использовать резьбовые соединения. Все подключения выполняются с применением запорных вентилей. После того, как контуры присоединены, на входном патрубке теплоносителя от котла монтируется регулирующий клапан с термостатом, а на выходе воды в бассейн устанавливается температурный датчик.

Как видите, теплообменник – простой, но очень полезный прибор, способный гарантировать равномерный обогрев воды в бассейне любого объема. Вы можете купить уже собранное устройство, а можете и сделать его своими руками – в обоих случаях ориентируйтесь на вышеобозначенные рекомендации, чтобы точно получить желаемый результат: всегда теплую и комфортную воду в своем бассейне.

Особенности тёплого пола в бассейне

Чтобы обеспечить более комфортные условия, рекомендуется делать его с зонированием участков. Это позволит подавать в каждую зону — чашу и дорожки, теплоноситель с требуемым градусом нагрева.

Обязательно нужно установить коллекторную группу, она будет подавать воду отдельно в каждую ветку. Если установить автоматический терморегулятор, то поддерживать температуру воды и воздуха можно без труда.

Подогрев обходных дорожек

Как мы уже говорили, в бассейне пол, в том числе и обходные дорожки, обычно выкладывается плиткой, которая по ощущения прохладная, и ступать по ней босыми ногами не очень приятно. Поэтому, установка отопления под дорожками сделает перемещение по ним более комфортным.

Нагревательный элемент следует укладывать так, чтобы прогревались все дорожки, и не ощущалась большая разница между температурой воды и воздуха. Стандартный уровень нагрева воды в бассейне 26 градусов, воздуха — 27, а поверхности дорожек +31.

Теплый пол под чашей

Тёплый пол в чаше бассейна позволяет нагреть воду, обеспечивая комфортную температуру.

Как и любой пол с обогревом, греющая система в чаше состоит из теплоизоляционного слоя, на котором размещается трубопровод, он укладывается по схеме «спираль» или «змейка». Все трубы объединяются в общий контур, и заливаются стяжкой.

Инструкция и рекомендации по использованию

Работы начинаются с разворачивания и осмотра тента, подготовки наматывающих устройств, сшивания или спайки полотнищ (при необходимости). К настилу тентов приступают через 48 часов после любой химической обработки бассейнов.

 Правила установки

Укрытия небольшого размера просто разворачиваются и укладываются поверх воды, пупырчатой стороной вниз, с поправкой, но без стягивания или фиксации краев.

Длинные квадратные или прямоугольные полотнища настилаются после крепления опор наматывающих устройств на удобной для владельца (в идеале – не продуваемой) стороне бассейна.

При обычной (в пределах 4-7 м) длине тент не нуждается в дополнительных фиксаторах и сматываются вручную, в остальных случаях его удерживают по краям ремни или специальные системы. Тенты сложной формы настилаются на воду после примерки и проверки направления. –

Обслуживание

С целью продления срока службы тента и поддержания оптимальных параметров рекомендуется:

  • Сматывать тенты перед вводом агрессивной химии в зимний период или при нагреве воды свыше +30 °С.
  • Поправлять края тентов при смещении.
  • Периодически аккуратно сметать сухой крупный мусор с внешней стороны тента.
  • Очищать, высушивать и убирать на хранение неиспользуемое покрытие. Упаковываемые тенты сворачивают в рулоны или аккуратно складывают, без давления или заломов.

Теплообменные нагреватели.

Если в вышеописанном проточном нагревателе жидкость, забранная из бассейна подогревалась непосредственно при помощи электрических тенов, то в данном нагревателе, обогрев осуществляется за счет теплообмена между двумя контурами. Сам теплообменник представляет собой цилиндрический завальцованный резервуар, внутри которого располагается змеевик. Вход и выход змеевика подключаются к любому теплоносителю, в качестве которого можно использовать автономную систему отопления или теплотрассу. Другие два выхода теплообменника подключаются к водозабору и водосбросу бассейна, с включением в данный контур нагнетательного насоса небольшой мощности.

Теплообменный нагреватель для бассейна характерен малым потреблением энергоресурсов. Электроэнергия расходуется только на работу нагнетательного насоса. Нагрев воды происходит за счет получения энергии от теплоносителя. Однако, теплообменные нагреватели имеют и недостатки. Например, данный тип нагревателя поднимать температуру в бассейне будет намного дольше, чем вышеописанный прибор.

Устройство и принцип работы такого прибора для нагрева воды

Проточный нагреватель — это устройство, выполненное в виде резервуара, внутри которого размещены нагревательные элементы. Вода пропускается через емкость, нагреватели поднимают ее температуру.

Есть и другие конструкции в виде змеевика, расположенного в камере сгорания дровяного или газового нагревателя. Вода успевает нагреться за время прохода по змеевику с заданной скоростью, а изменить режим можно, повышая (или уменьшая) интенсивность горения или изменяя скорость прохода через корпус прибора.

В этом состоит основная особенность проточных конструкций — они позволяют плавно и точно настраивать температуру на выходе.
