Как собрать радиальную медогонку своими руками: чертежи, описание

Как сделать медогонку своими руками

Медогонку можно купить, но можно и сделать своими руками. Если имеются все нужные материалы, итоговый аппарат порадует надежностью и качеством.

Медогонка состоит из нескольких основных деталей.

Бак, в котором располагается ротор и кассеты.
Ротор – механизм, что вращает кассеты с рамками.
Кассеты – куда вставляются рамки с сотами.
Привод – ручка для вращения ротора.
Кран для выхода меда.

В любом типе медогонки есть все эти составляющие. Что до размеров, то тут все зависит от личных нужд. Если делается медогонка на 2 рамки, то она будет небольшой, если на 8-10 или более рамок, то это уже габаритная конструкция, тут и бак нужен огромный, и ротор.

Чертеж для изготовления медогонки своими руками

Самый дешевый вариант медогонки делается из пластикового или металлического бака. В последнем случае берется нержавеющий бак, потому как простой, окрашенный, со временем будет ржаветь, а краска облупится. В центре бочки закрепляется вращательный элемент – ротор. Проще всего купить его отдельно, потому как делать самостоятельно довольно долго, но для умельцев ниже имеется чертеж на 2 рамки, по этому образцу можно сделать ротор на необходимое количество рамок.

Поперек бака, сверху прикрепляется планка, удерживающая вращающий ротор. Ее прикрепляют с противоположных сторон бака, и сквозь нее пропускают верхнюю часть ротора. Сверху устанавливают привод. Он должен крепиться к ротору, иначе механизм не будет вращаться. В качестве привода можно взять, например педальное устройство велосипеда с прикрепленной ручкой или что-то подобное.

Важно! Качественные медогонки большинство пасечников делают с известных моделей, что ранее ими же и использовались. Только создавая аппарат самостоятельно, они его совершенствуют и делают из тех материалов, которые кажутся им наиболее надежными.

Теперь делаются кассеты

Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой

Теперь делаются кассеты. Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой.

Кассеты для медогонки своими руками

Размеры сеток, расстояния между ними зависят от того, какие рамки используют на пасеке. Так что измеряют сначала рамки и затем уже делают кассеты. Они должны быть на 2-4 см длиннее и на 0,5-1 см шире рамки, чтобы было легко их ставить и доставать. После изготовления кассет нужно поставить их в ротор и покрутить механизм, чтобы опробовать.

Внизу бака просверливается небольшое отверстие для сливного крана. Кран приобретается в любом строительном магазине, диаметр 60 мм в среднем, но можно взять любой другой. После того, как отверстие сделали, в него устанавливается кран.

Чтобы медогонка не шаталась во время работы, можно снизу бака приделать ножки или просто поставить ее на толстые брусья и закрепить. Все, медогонка готова и можно ее опробовать. Если все сделано правильно, то должно получиться примерно как на картинке, представленной ниже.

Подставка под медогонку

Подставка, на первый взгляд, не относится к числу обязательных элементов. Вместе с тем, её всё-таки имеет смысл соорудить, благо, что сложного в этом ничего нет, а благодаря ей не возникнет трудностей с установкой ёмкости для сбора мёда. Конечно, можно, как многие делают, использовать обычные ящики, но назвать такое решение удобным никак нельзя

Кроме того, получается довольно громоздкая, и, что самое важное, шаткая конструкция, которая может рухнуть в самый неподходящий момент

Оптимально соорудить подставку из металла, для этого потребуется обычная арматура и сварочный аппарат. Сначала делается чуть большее по диаметру чем бак медогонки — кольцо, после чего, книзу привариваются ножки и держатель. Высота подставки зависит от объёмов бака, производительности устройства и размеров пасеки.

По какому принципу работает медогонка

Для начала рамки, в которых содержатся соты, распечатываются специальной вилкой и помещаются в кассеты. После этого приступают к вращательным движениям рукояткой медогонки

Очень важно начинать вращательные движения неторопливо. Постепенно нужно скорость увеличивать. Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака

И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки

Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака. И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки.

Читайте Сотовый мед, полезные свойства и польза меда из сот

Какие бывают медогонки

Медогонки можно различить по нескольким критериям. Одно из важных различий — это количество размещаемых рамок. Пасечниками приобретаются медогонки в зависимости от масштабности своего хозяйства. Бывают медогонки, рассчитанные на две, три или четыре рамки кассетного барабана.

Если же пасеки являются очень крупными, и они достигли промышленных масштабов, то используемые ими медогонки могут быть рассчитаны даже на двадцать или пятьдесят рамок. К тому же промышленные медогонки оснащены таким образом, что их кассеты могут поворачиваться на 180 градусов.

Если выполнить разделение медогонок по принципу размещения в них рамок, то получим радиальный и хордиальный вид.

Какие медогонки называют радиальными

Радиальное размещение рамок с сотами подразумевает установку по круговому радиусу по стене бака с помощью брусков. Мед из ячеек в этом случае вылетает сразу из обеих сторон рамки. А это означает, что повторной установки рамок с переменой стороны не требуется. Для того чтобы откачался мед из рамки радиального вида, потребуется примерно 15 минут.

Хордиальные медогонки

Хордиальный вид рамок подразумевает использование хорды. Так как рамки располагаются в плоскости, то мед из рамок откачивается только с одной стороны. И для того чтобы извлечь мед из второй стороны, нужно рамку переставить. Для того чтобы соты не слишком повредились, выкачку меда из них производят не полностью. И только после того, как мед полностью откачала со второй стороны, рамку нужно снова перевернуть и извлечь мед до конца. Таким образом, на откачку меда с одной стороны рамки нужно примерно три минуты.

Также медогонки различают по используемой двигательной силе. Они могут быть ручными, механическими и работающими на электричестве.

Откачка меда в медогонке без бака

Нужно признать, что наличие специального металлического бака в устройстве медогонки не обязательно. Откачивать мед можно и без него.

Шаг 1: А выполнить это можно с помощью сложной конструкции из четырех или пяти вогнанных в землю столбов. Их следует фигурно изогнуть и скрепить между собой и закрепить с помощью металлических штырей.

Шаг 2: За основание самодельной медогонки нужно взять две трубы, которые согнуты в виде полукруга и прикрепленные к щиту домика. Гнезда этой медогонки делают из фанеры или дерева. Полосы в количестве 4 штук выполняют из металла.

Шаг 3: Гнезда прикрепляют болтами с гайками на ротор медогонки, полосы соединяют внизу с теми полосами, которые держат кассеты.

Шаг 4: Ось устанавливается в трубу основания, воспользовавшись упорными подшипниками и штифтами. Для соединения шкивов используют ремень.

Шаг 5: Для того чтобы начать откачку меда, нужно вставить распечатанные соты в кассеты и закрыть крышкой. После этого нужно только рукояткой приводного шкива постепенно разогнать ротор. Извлеченный мед нужно периодически выливать в емкость.

Устройство электрической медогонки своими руками

Не все пасечники могут позволить себе потратить немалую сумму на приобретение электрической медогонки. Но, чтобы не пользоваться ручной моделью, можно ее слегка модернизировать.

К примеру, чтобы выполнить модернизацию медогонки на четыре рамки, потребуется 12 Вт мотор, питающийся от аккумулятора. Подобные моторчики входят в комплектацию очистителя автомобильных стекол.

Валик привода делает немного длинней, и крепят к нему подшипник. Приводной редуктор замещают колесом, со сделанным из резины ободком. На шкиве делают насечки для обеспечения лучшей сцепки колесика с мотором.

Устройство нужно сделать так, чтобы оно могло поворачиваться вокруг своей оси.

Дальнейшие действия такие: установив в медогонку медовые вскрытые соты, нужно покрутить немного колесо рукой. Это запустит мотор, который, набирая обороты, начнет сам вращать медогонку.

А теперь посмотрите видео:

Процесс откачки продукта с использованием медогонки

Вечером нужно предварительно приготовиться, для этого рамки, на которых соты заносятся в помещение, где отапливается, так утром можно с помощью медогонки уже откачивать продукт.
Утром нужно рано встать, приготовить медогонку, ножи и посуду

Обязательно нагреть кипятка, для подогрева ножей.
С помощью нагретых ножей нужно раскрыть рамки, так мед начнет вытекать через лотки и попадет в приготовленную емкость.
После того как вы распечатали рамки, нужно их установить в кассетное устройство.
Чтобы не нарушить работу медогонки, обратите внимание на распределение нагрузки.
После того как вы установили рамки в кассеты, нужно убедиться в том, что нижние планки двигаются вперед. Так соты будут надежно защищены и не испортятся.

Устройство

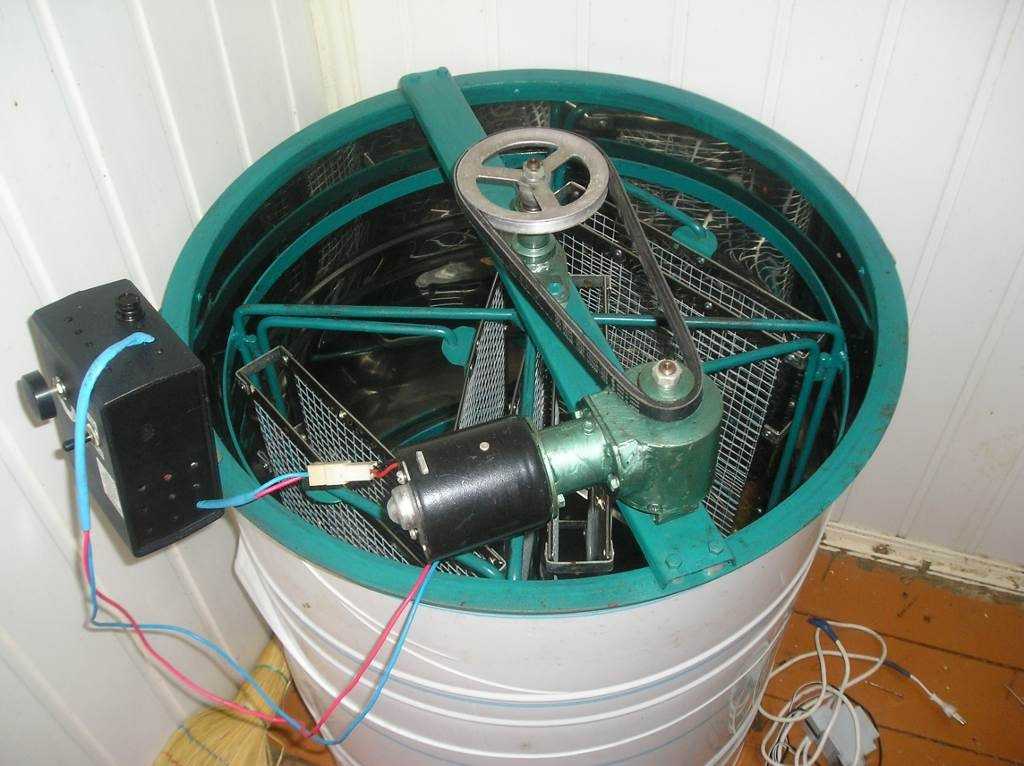

Аппарат состоит из электрического привода и специальных кассет, которые рассчитаны под рамки улья Дадана. Корпус и детали изготавливают из нержавеющей стали, а внутренний барабан – из стали или металла, покрытого полимерами. Все детали соединяются встык, что исключает вероятность протечек.

Кассеты размещаются на роторе так, что под воздействием пружины одновременно разворачиваются. Они не залипают, что обеспечивает качественную откачку меда. Ротор вращается с помощью подшипников.Под баком размешается ручной съемный привод, в состав которого входит электродвигатель, что очень практично и удобно. Управление производится при помощи дистанционного пульта.

Медогонка Грановского завоевала популярность у пчеловодов простотой пользования. Возможность беспрерывной работы длительное время позволяет осуществлять быструю выкачку меда на малых и больших пасеках. Аппарат поддается самостоятельному изготовлению, но по производительности он уступает заводскому аналогу.

Сразу надо отметить, что аппарат Грановского разработан под конструкции рамок ульев Дадана. Конструкция состоит из нержавеющего корпуса в форме большой бочки. Внутри расположены кассеты для крепления рамок. Внутренний барабан выполнен из обычного металла с защитным полимерным опылением. Вращение кассет осуществляется электрическим приводом.

Кассеты соединены с ротором пружинным механизмом. Одновременный разворот во время работы предотвращает залипание сот. Вращается ротор на подшипниковой паре. Ручной привод и электрический мотор расположены под баком. При необходимости элементы легко снимать и устанавливать на место. Управление электроприводом осуществляется идущим в комплекте пультом.

Принцип работы устройства

Медогонка Грановского имеет достаточно удобную конструкцию, которая приводится в движение вручную. Основное удобство заключается в достаточно быстром и высококачественном действии, при помощи которого удается максимально освободить рамки от меда. Вот, как это работает:

Медогонка Грановского на 8 рамок

Ручной привод может находиться как в верхней, также и в нижней части бака.
Привод состоит из двух основных деталей — ременной передачи и электродвигателя.
Расположение кассет внутри — традиционное.
Медогонке необходимо не менее 15 секунд, чтобы дойти до заранее установленной скорости. Заключительный процесс обработки характеризуется плавным торможением.

В целом, принцип работы такого устройства схож с другими медогонками, но, конечно, обладает своими особенностями. Подробно ознакомиться с ними помогут видеозаписи с демонстрацией работы медогонки.

Разновидности аппаратов для получения меда

Все аппараты по откачке меда кассетного типа. В основу их работы положен метод центрифугирования. По принципу действия и по конструкции они делятся на два вида:

радиальные медогонки (вертикальные медогонки) — применяют, когда сотовые ячейки располагаются вертикально;
хордиальные медогонки.

Очень важно правильно оценивать все особенности, плюсы и минусы разновидностей приборов, поэтому стоит подробнее остановиться на каждом, чтобы знать, на что рассчитывать при работе с ними. Инструкция по применению инсектицида Актара для растений. Инструкция по применению инсектицида Актара для растений

Инструкция по применению инсектицида Актара для растений

Особенности строения видов аппаратов

Особенности строения аппаратов хордиального вида устройства заключаются в том, что по хордам окружности главного бака располагаются кассеты, в которые вставляются рамки. Любой человек, даже мало разбирающийся в математике, знает, что такая конструкция может вместить в себя не более четырех рамок. Целесообразнее использовать такой вид медогонки в небольших пасечных хозяйствах.

Для радиальных медогонок характерно расположение кассет в главном баке радиально по кругу. Количественные преимущества этих медогонок доказывают опять чисто математические расчеты: чтобы вмещать больше кассет, следует увеличить окружность конструкции. Радиальная медогонка в настоящее время наиболее эффективна, что приводит к постепенному вытеснению хордиальной.

Слабые стороны хордиальных разновидностей

Следует отметить и недостатки некоторых видов приборов. Выделяют следующие недостатки аппарата с хордиальной конструкцией:

Производительность хордиальной медогонки в 2 раза ниже, чем у радиальной.
В хордиальной машине откачка происходит с одной стороны рамки, что требует переустановки рамки другой стороной для полной откачки меда.
На аппарате с хордиальной конструкцией невозможно выкачать рамки почти досуха, чего легко добиться на радиальной медогонке.
При эксплуатации хордиальной машины рабочий постоянно находится возле нее, в то время как на радиальную медогонку с электроприводом уходит лишь пятнадцать минут.
В устройствах хордиального типа главное усилие во время работы аппарата направлено поперек плоскости сот, а не вдоль, как в аппаратах с радиальной конструкцией. Это очень часто приводит к поломке сот во время работы.
В радиальных конструкциях не происходит контакта сот с элементами медогонки, что препятствует развитию различных заболеваний, в хордиальных устройствах эта возможность не исключается.
В радиальных аппаратах рамки беспрепятственно извлекаются из барабана, так как при откачке давление приходится на верхнюю линейку механизма и соты не приклеиваются к нему.

Абсолютные преимущества радиального типа

В аппарате с радиальной конструкцией откачка меда осуществляется с обеих сторон, поэтому переворачивать соты нет необходимости. В редких случаях незначительное количество меда может остаться на рамке. Не беда. Рамка закладывается повторно.

Медогонки, вмещающие 45 сот, позволяют откачивать мед из накопившихся во время откачки крышечек сотов (забруса). Не имея такой возможности, пасечнику пришлось бы вручную выполнять эту хлопотную работу.

Популярность аппарата с радиальной конструкцией дала толчок к запуску промышленного производства таких медогонок. Медогонка радиальная с электроприводом дает возможность откачать мед из огромного количества рамок без физических усилий и в короткие сроки.

Выбор прививочного секатора для плодовых деревьев

Изготовление медогонки своими руками

Нюансы изготовления медогонки своими силами зависят от выбранных материалов.

Деревянная

Для изготовления медогонки подходит древесина различных пород, но не содержащая смолу. Важным условием является сухость материала.

Последовательность действий такова:

Барабан удобнее сделать в форме восьмигранника. Внутрь надо будет установить ротор, организовать крепления для рам.
Боковые стенки конструкции лучше выполнить из одной цельной доски. Весь материал надо выровнять, чтобы его толщина была не более 20 мм. Оптимальная ширина досок для обшивки – 190 мм.
В нижней части передней стенки выполнить отверстие-слив. Достаточно диаметра в 20 мм. Для отверстия следует подготовить деревянную пробку-затычку с резиновым уплотнителем или же сделать краник. Во втором случае следует воспользоваться герметиком.
Для подставки использовать деревянные бруски минимум 30х50 мм. Ножки крепить к нижней части под углом, а для надежности соединить перекладинами и промазать места соединения клеем. Высота ножек должна быть ориентирована на высоту емкости, в которую будет стекаться мед.

Фанерная

Фанера обеспечивает легкость конструкции. Материал следует брать средней толщины – оптимально 10 мм. Изготавливается фанерная медогонка аналогично деревянной конструкции.

Корпус можно скреплять с помощью небольших гвоздей или клея по дереву. После склеивания боковых панелей следует использовать металлический обруч для их затягивания – это повысит прочность и надежность конструкции.

Фанерную медогонку надо обработать изнутри воском. Наносится он в несколько слоев.

Алюминиевая

В качестве корпуса можно использовать бак, большую кастрюлю или другую емкость из алюминия. В нижней части корпуса сделать отверстие-слив и установить краник.

Такая установка привлекательна простотой изготовления – корпус уже готов, поэтому остается только установить привод и сделать крепления для рамок.

Из нержавеющей стали

Такая медогонка изготавливается аналогично алюминиевой конструкции. Разница заключается только в материале, из которого должна быть выполнена емкость.

Если найти готовую емкость для корпуса не получилось, то можно сделать его самостоятельно. Для этого потребуется листовая нержавеющая сталь, которую продает любой профильный магазин. Оптимальный вариант соединения – использование сварочного аппарата. При его отсутствии можно соединить края железа заклепками, а герметичность обеспечить холодной сваркой или силиконовым герметиком – в этом случае не требуется специальное оборудование или особые навыки.

Из пластмассы

Пластмасса является одним из простейших и дешевых вариантов. Оптимально найти пластиковую бочку. Если емкость треснута или имеются другие повреждения, то устранить их можно с помощью паяльника. Для этого достаточно полоски или куска пластмассы подходящего размера. Паяльником материал расплавляется, а после остывания надежно фиксируется.

Для ремонта нужно использовать пластмассу того же вида, что и на поврежденном сегменте. Наилучший вариант – отрезать кусок или полоску материала от этой же емкости.

В нижней части корпуса по стандартному алгоритму выполняется сливное отверстие, фиксируется краник с обработкой герметиком.

Из стиральной машины

Барабан от стиральной машины привлекает своей универсальностью. Его можно сочетать с корпусом из подходящего материала.

Один из вариантов исполнения – использовать два барабана разного размера. Конструкция больших размеров будет корпусом медогонки. Необходимо сделать ее герметичной.

Алгоритм создания медогонки следующий:

У меньшего барабана необходимо срезать дно. Затем он устанавливается в корпус конструкции.
К внутренней стороне нижней части установки необходимо приварить 3 металлических прутика в трех разных точках. Другие их концы зафиксировать сварочным аппаратом к подшипнику, в который вставляется металлическая труба-вал подходящего диаметра и длины (можно обжать и обрезать до нужных размеров). Крепление обеспечивается саморезами.
На верхней части трубы-вала закрепить шкив, а снизу ручку. Соединить их ремнем.
В нижней части основного бака выполнить сливное отверстие и установить краник.

Про то, как сделать самую простую медогонку, можно увидеть в следующем видео:

https://youtube.com/watch?v=AWrCRhxRlMU

Подготовка к работе

Чтобы приготовить все необходимые детали, нужно разобраться в устройстве конструкции. Радиальная медогонка состоит из:

Подходящей по размеру емкости, которая должна полностью вмещать рамы.
Приводного механизма.
Кассет или подрамников.

Поскольку устройство будет контактировать с медом, не стоит использовать цинковые детали. Они могут окисляться, что приведет к порче продукта. Если есть желание, можно покрасить емкость краской по металлу, чтобы придать более эстетичный вид.

Необходимые детали и комплектующие

Для самодельной медогонки отлично подойдет советская стиральная машина «Сибирь» или «Алма-Ата». Рассмотрев подробный чертеж, определимся, что понадобится для сборки:

Балка из стали 4х80 мм, длину отмеряйте исходя из диаметра бака. Проделайте по краям отверстия и загните их так, чтобы потом закрепить на корпусе.
Если это будет ручной привод (что характерно для небольших объемов), то понадобится рукоятка из металлического прута.
Металлический кронштейн 4х80 мм.
Стальные прутья или арматура для подрамников.
Для основы подрамников используют стальные полосы толщиной 2 мм.
Шестерни конического типа в количестве двух штук.
Стальной стержень в качестве вала.
Металлическая пластина для затвора в нижней части медогонки.

Дровокол из маховика и двигателя от стиралки

Разум человеку дан для того, чтобы делать физический труд более легким или вовсе избавиться от него. Эта статья посвящена дровоколу, который вы можете сделать своими руками из доступных материалов. Такой дровокол обойдется вам гораздо дешевле покупного. Собрана машина на базе двигателя от стиральной машины, а нужную мощность для раскола дров в самоделке накапливает маховик от автомобиля ГАЗ-53.

Дровокол очень простой и удобный в использовании, легко справляется с расколом даже сучковатых пеньков, а если поставить двигатель мощнее, либо просто два двигателя от стиральных машин, колоть он будет практически любые пеньки. Если самоделка вас заинтересовала, предлагаю изучить проект более детально.

Список материалов:– листовая сталь, кругляк (чтобы изготовить рабочий вал);– профильные трубы и листовая сталь (для рамы);– двигатель от стиральной машины;– маховик от ГАЗ-53 или подобный;– ременная передача;– «морковка» для дровокола;– регулятор оборотов , включатель, проводка;– подшипники с кронштейнами;– болты, гайки, шайбы и прочее.

Список инструментов:– услуги токаря;– дрель;– болгарка;– плазменный резак;– сварочный аппарат;– гаечные ключи, инструмент для разметки и пр.

Процесс изготовления дровокола:

Шаг первый. Рабочая осьПервым делом изготовим рабочую ось, точнее заготовку для нее. Делается она из кругляка, к которому привариваются две стальные пластины. Отрезать кругляк не проблема, сложнее всего будет вырезать эти две «шайбы» из толстой листовой стали. Их автор вырезал плазменным резаком, а потом доводил до ума напильниками да болгаркой.

В итоге заготовка была отправлена токарю, и автор получил шедевр. На валу есть фланец для крепления маховика, а также проточено место для установки приводного ремня от двигателя.

Далее начинается самое утомительное – маховик нужно отбалансировать, иначе будут сильные вибрации. Для балансировки автор четко горизонтально приваривает ребром вверх два уголка и кладет на них маховик, упирая на ось. Прокатывая маховик и отпуская, можно увидеть, в каком положении он останавливается, внизу будет всегда самая тяжелая точка. Чтобы облегчить маховик в нужном месте, понадобится дрелью высверливать металл. Немного усердия, и автор справился с этой задачей, маховик получился отлично отбалансированным.

Шаг четвертый. Защитный кожухПри работе маховик разгоняется до очень высоких оборотов, если что-то произойдет, вы не успеете даже ни о чем подумать. Обязательно делаем защитный кожух, свариваем каркас из профильных труб и обвариваем его толстой листовой сталью. Если толстой стали нет, можно наварить перегородки на раме для упрочнения конструкции.

Шаг пятый. Завершающие штрихи и сборкаИзготовим для станка столешницу, тут нам понадобится листовая сталь. На столешнице устанавливаем из толстых пластин клин, который и будет раскалывать пеньки. В клин автор вварил на всякий случай перегородки.

Вот и все, теперь станок осталось покрасить и собрать. После покраски он выглядит отлично, и не будет теперь ржаветь. Машина готова к испытаниям.

Шаг шестой

ИспытанияЗапускаем станок, сначала устанавливаем небольшие обороты, очень важно, чтобы маховик раскручивался постепенно. Если этого правила не придерживаться, ремень будет буксовать и быстро выйдет из строя. Тут автору пригодился регулятор оборотов на 2 кВт

Когда маховик будет выведен на рабочие обороты, можно приступать к расколке, работает все отлично

Тут автору пригодился регулятор оборотов на 2 кВт . Когда маховик будет выведен на рабочие обороты, можно приступать к расколке, работает все отлично.

Важно при работе придерживаться правил безопасности, категорические нельзя использовать перчатки и одежду с длинным рукавом! В противном случае ткань легко намотается на «морковку», а вместе с ней пойдет и ваша рука. В случае клина станка на другой стороне оси есть головка болта, за которую вы сможете вывернуть морковку из пня гаечным ключом и продолжить работу. В случае клина станка на другой стороне оси есть головка болта, за которую вы сможете вывернуть морковку из пня гаечным ключом и продолжить работу

В случае клина станка на другой стороне оси есть головка болта, за которую вы сможете вывернуть морковку из пня гаечным ключом и продолжить работу.

Инструкция: изготовление медогонки из стиральной машины своими руками

Изготавливается оборудование достаточно быстро, главное правильно подобрать все комплектующие, чтобы потом не пришлось переделывать. Рассмотрим, как сделать медогонку своими руками.

Кассеты

В кассеты устанавливается корпусная рама, стандартные размеры: 435х300 мм. Если вы будете использовать покупную раму, то она идет еще меньшего диаметра.

Сложите прямоугольник из уголков длиной 550 и 520 мм, толщиной 1 мм. Для надежности конструкцию лучше закрепить сваркой, но можно стянуть и болтами.
Для того, чтобы натянуть сетку из проволоки в подрамник, проделайте мелкие отверстия по периметру. Используя нержавеющую проволоку, натяните ее через отверстия, чтобы получилась сетка. Всего нужно изготовить две таких сетки.
Изготовьте два швеллера из нержавеющих уголков шириной 40 мм и толщиной 1 мм.
Прикрепите самодельные сетки между швеллерами. К одному из торцов кассеты приварите полоску из стали.
Прикрепите две металлические скобы с ребра кассеты к швеллеру – сверху и снизу. Позже конструкция подсоединится к ротору.

Кассеты готовы. Далее рассмотрим, как подготовить бак стиральной машинки.

Перестройка стирального бака

Все отверстия на дне бака нужно изолировать. Для этого вырежьте из металлического листа заплатки по размеру отверстий и закрепите их с помощью сварочного аппарата. Чтобы проверить герметичность, налейте в конструкцию воды.

Поскольку все отверстия перекрыты, нужно самому проделывать дополнительное отверстие для откачки меда. С помощью дрели просверлите его в стене, прямо около днища бака от стиральной машины. Можно закрыть края резиновым кольцом, а можно приварить краник, который удобно перекрывается в случае необходимости.

Если вы решили оставить простое отверстие, тогда для его перекрытия придется приделать металлическую пластину. Она крепится на болт. Когда понадобится закрыть, поверните пластину, перекрывая поток.

Подготовка перекладины

Для перекладины возьмите металлическую полосу толщиной 4 мм. Длина зависит от диаметра бака. Проделайте с помощью дрели отверстия по краям, чтобы можно было установить болт М10. Дополнительно проделайте два отверстия ближе к середине перекладины, как указано на рисунке.

При помощи паяльника нагрейте пластину и загните ее края под прямым углом.

Теперь пометьте место установки на баке. Для этого установите перекладину строго по центру, маркером отметьте места для отверстий на баке. Дрелью проделайте отверстия в отмеченных местах, закрепите перекладину болтами.

Изготовление планки ротора

Возьмите полоску стали шириной 15-20 мм и толщиной 4 мм. По краям планки нужно проделать по отверстию.

Теперь нужно закрепить планку. Для этого изготовьте вал. Возьмите шпильку и нарежьте на ней резьбу. В центре закрепленной на баке перекладины просверлите отверстие и установите шпильку. Сверху на шпильку установите коническую шестерню и прихватите гайкой. Снизу закрепите перекладину ротора и зафиксируйте контргайкой.

Осталось подготовить еще одну планку. Понадобится металлическая полоса 600х15 мм. По краям проделайте отверстия и загните их. Теперь шпильками скрепите отверстия роторных планок вместе со скобами рамы. Подвижная конструкция готова.

Благодаря устройству ротора рамы можно переворачивать то одной, то другой стороной. Это позволяет извлечь мед из сот и полностью осушить рамы.

Подставка

Обязательно под бак нужно изготовить устойчивую подставку, чтобы потом можно было подставить емкость для сбора меда. Изготовить ее можно из металлического прута. Скрутите кольцо из прута, чтобы оно было немного больше нижнего диаметра бака. Концы закрепляются сваркой.

Из того же прута сделайте насколько ножек и установите конструкцию. Для устойчивости можно приварить к ножкам металлические полоски.

Лучшие радиальные медогонки для малых хозяйств

В этом разделе подобраны наилучшие медогонки для пчеловодов-частников. Модели оснащены ручным или электрическим приводом, и вмещают в себя до 10 рамок с медом.

Tomasz Lyson медогонка «Premium»

4.9

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Польская модель предназначена для откачки меда с 10 рамок или 20 полурамок, которые меньше и компактнее обыкновенных магазинов. Аппарат снабжается электрическим или ручным приводом – на выбор.

Электромотор работает от сетей 220 В и 12 В, что делает медогонку мобильной. Ручной привод из стали покрыт порошковой черной краской, стальные шестерни отличает повышенная прочность. Диаметр бака 600 мм.

Достоинства:

корпус из кислотостойкой нержавеющей стали;
выбор привода;
два типа питания;
гарантия производителя 5 лет.

Недостатки:

цена.

Польские медогонки отличает крышка из оргстекла, сквозь которую пчеловод отслеживает процесс откачки без риска травмы из-за быстро вращающейся корзины.

«Чепко и Ч» 8-рамочная

4.9
