Автоматический полив в теплице: подробная инструкция

Устройство автоматического капельного полива

Автоматический полив работает по принципу цикличной подачи воды. Для этого на выходе из накопительного бака, подключенного к напорному водопроводу, ставится дозирующее устройство — контроллер.

Через определенные промежутки времени он открывает клапан системы орошения. После этого вода из емкости самотеком или с помощью насоса подается в капельные трубки и через форсунки попадает к корню каждого высаженного растения.

Временные промежутки работы авто полива рассчитываются так, чтобы почва хорошо увлажнилась, но к моменту очередного пуска успела подсохнуть. Постоянный уровень воды в емкости поддерживает поплавковый клапан.

Важным элементом подобной системы является водяной фильтр. Он предохраняет форсунки капельной ленты от засорения.

Поскольку рассада, огурцы, томаты, перцы и другие овощи требуют разного количества воды, настройку контроллера владелец выполняет вручную. Он опытным путем выставляет время включения и отключения – в зависимости от требуемой интенсивности орошения и общей площади грядок.

Экономия

Для ведения бизнеса в теплице разработаны такие системы, которые дают возможность экономить воду. В таком случае вода подается сразу к корневой системе отдельного растения.
Одна из таких систем имеет название «капельная», где тонкие трубы располагают по периметру помещения, а форсунки помещают на оросители со шлангом 25-30 см. Горшок с растения устанавливают под каждой форсункой.
Вода протекает по трубам и поступает в каждый горшок в виде капель. Следовательно, почва в емкостях всегда влажная и вода не размывает грунт.
В случае, когда полив растений происходит при помощи шланга, то на конец шланги следует прикрепить рассекатель воды. Иногда осуществлять полив в теплице шлангом удобнее, когда человек находится снаружи теплицы.
При этом рамы снимаются, а после ставятся обратно. Поливать растения снаружи еще удобнее тем, что не нужно следить за расположением шланга во время его передвижения, так как неправильно положенный шланг внутри теплицы может помять растения.

Главное – результат!

Вода для полива должна быть чистой, температура ее должна быть 22С без высокого содержания солей и тяжелых металлов, то есть вода должна быть максимально схожа с питьевой.Производить нагревание воды до необходимой температуры можно с помощью определенных приспособлений.
Если подогрев воды происходит в водогрейной колонке, то перед ее использованием воду лучше перемешать, так как сверху колонки вода нагревается сильнее, чем снизу. Перемешивать воду рекомендуется с помощью рейки, на конец которой прибивается доска необходимого размера.

Советы и рекомендации

В этом разделе будут некоторые рекомендации, как лучше организовать систему автополива.

Советы по поливу:

  • не допускайте как пересушивания, так и переизбытка влаги;
  • полив лучше осуществлять утром или вечером;

  • чтобы понять, что почва увлажнена достаточно – можно проверить, на сколько сантиметров она влажная (оптимально 30-50 см);
  • лучше отдавать предпочтение поливу теплой водой, нагретой солнцем;
  • не забывайте рыхлить почву;
  • в периоды засухи лучше редкий и обильный полив, чем частый и небольших объемов.

Что касается процесса эксплуатации:

  • не забывайте прочищать фильтры;
  • перед консервацией на зиму обязательно полностью убирайте воду из всей системы;
  • датчики и батареи на зиму лучше заносить в теплое помещение;
  • электромагнитный клапан на зиму также лучше убирать;
  • следите, чтобы не было засоров в системе.

Как осуществляется монтаж капельного полива, смотрите в следующем видео.

Монтаж

Организовать автоматический полив в теплице можно своими руками. Самодельный капельный полив – выгодное вложение для дач и садов, куда нет возможности приезжать каждый день. Организовать самополив в теплице легче всего капельного типа, поэтому рассмотрим его принцип монтажа.

Далее последовательно в системе идет фильтр для воды. Некоторые пропускают этот этап, но все же в случаях забора воды из внешних источников в систему будут попадать песчинки или другие частицы, которые могут вывести из строя всю систему, попросту забив ее мусором.

Что касается давления воды в системе, при использовании разных источников водоснабжения, давление будет различным в каждом отдельном случае, поэтому, чтобы нивелировать где-то недостаточное, а где-то избыточное давление, используются специальные регуляторы или редукторы

Чтобы узнать требуемое давление вашей системы, стоит обратить внимание непосредственно на капельный шланг или ленту, для каждой из которых подразумевается свое рабочее давление. Капельный шлаг выдерживает давление до 4 бар, капельная лента с толщиной стенок 8 мм способна выдержать 0.8 – 1 бар

Редукторы бывают различных видов, но самый удобный для систем автополива – проточный.

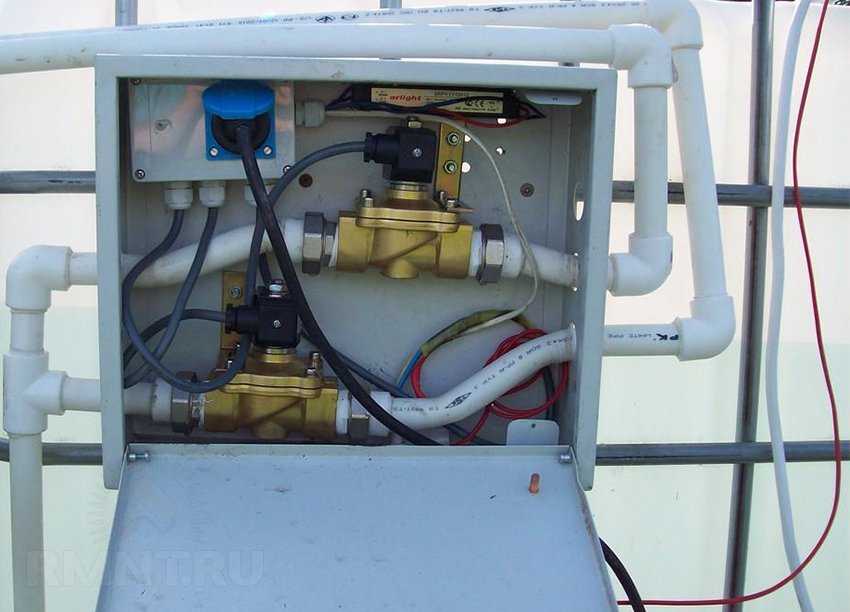

Далее в систему помещается электромагнитный клапан подачи воды, подключенный к контроллеру. Его задача проста – при программировании контроллера тот в определенный момент времени подает сигнал на клапан, а он, в свою очередь, открывается или закрывается. В этом узле и заключается вся автоматика процесса автополива. Некоторые электромагнитные клапаны также оснащаются возможностью открытия вручную. Это важная и очень удобная функция.

Выберем обычный садовый шланг, его диаметр оптимально должен составлять от 3 до 8 мм (учитывается диаметр именно просвета), он будет соединять наш источник водоснабжения: водоем, водопровод или даже просто ведро – с магистральным трубопроводом, который будет непосредственно подводить воду к капельным шлангам, лентам, либо к нему самому будут прикреплены внешние капельницы. Магистральный трубопровод – по сути, простая полиэтиленовая труба. Соединение между шлангом и трубопроводом осуществляется посредством специальных фитингов, которые несложно приобрести в любом магазине.

Магистральный трубопровод соединяется с капельными лентами так называемыми старт-коннекторами. В трубопроводе просверливается отверстие такого размера, что резиновые уплотнители, которые идут в комплекте, входили бы туда туго. Далее в это отверстие вставляется старт-коннектор и закрепляется закручиванием гайки

При покупке старт-коннектеров стоит обратить внимание на наличие крана, так как не все производители комплектуют это оборудование краном. Таким образом, можно будет регулировать частичный полив системы, отключая ту или иную грядку

К старт-коннектерам уже подключается капельная лента, она также просто подтягивается гайкой.

В самом конце монтажа не забудьте заглушить конец капельной ленты или шланга.

Обустройство капельного автополива на этом закончено. Как видите, устроить себе комфортную жизнь в теплице не так уж сложно.

Оборудование для систем автоматического полива

Чтобы автоматизировать свою теплицу, не обойтись без специального оборудования автоматической подачи воды от источника к центральной магистрали. Для этой цели используют таймеры и контроллеры, и те, и другие снабжены электромагнитными клапанами.

С помощью таймеров, можно устанавливать время полива и его частоту. Контроллеры устройства более сложные. Они оборудованы дисплеем и набором кнопок, с помощью которых можно задавать определенную программу полива по дням недели.

Для теплицы небольшой площади подойдет таймер или недорогой контроллер с одним каналом. Если теплиц несколько, понадобится более дорогая модель многоканального контроллера. Плюс дорогих моделей – GSM модуль и возможность управления системой с помощью своего мобильного телефона. Альтернативой одному многоканальному контроллеру может быть несколько таймеров (одноканальных).

Капельный полив в теплице своими руками

Создать полноценную систему полива можно самостоятельно из подручных средств. Самодельная сеть капельного орошения имеет следующие особенности:

  • Растения получают влагу равномерно, почва не перенасыщается водой.
  • Жидкость поступает близко к корневой системе растения, не уходит вглубь почвы.
  • Постоянная циркуляция воды насыщает почву воздухом, что помогает обойтись без использования удобрений.

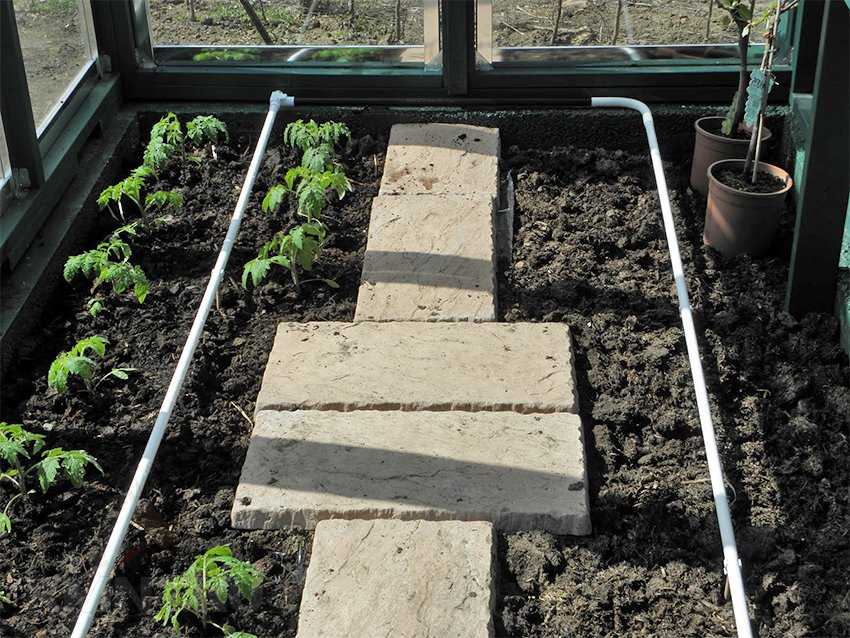

Капельный полив в теплице

Устройство системы из пластиковых бутылок

Простейший вариант поливной капельной сети можно собрать своими руками из пластиковых бутылок. Недостаток системы – в высокой скорости подачи воды. Отрегулировать поступление жидкости возможно только за счет изменения радиуса отверстий. Главное достоинство – простота изготовления, низкая стоимость материалов. Чтобы сделать своими руками капельный полив на основе пластиковых бутылок, понадобится:

  • подвес, подпорка;
  • веревка;
  • шило;
  • пластиковые бутылки.

Система полива из пластиковых бутылок

Оросительная сеть делается по следующей схеме:

  1. В пробках бутылок и боках у самого дна проделываются дырки раскаленным шилом. Дно вырезается над отверстиями.
  2. Подпорки устанавливаются над грядками.
  3. Бутылки подвешиваются на небольшом удалении (4–6 см) от растений, наполняются жидкостью.

Автоматический капельный полив из бочки

Схема системы капельного полива для теплицы отличается от предыдущей возможностью более гибкой настройки, подключения дополнительных клапанов, снабженных датчиками, таймерами. К плюсам варианта относится полноценное насыщение почвы влагой, качество поступающей к растениям воды. Минус оросительной сети – сложность самостоятельной установки. Для монтажа понадобятся:

  • резервуар;
  • тройник;
  • капельная лабиринтная лента;
  • заглушка капельной ленты;
  • кран-клапан;
  • трубы из поликарбоната;
  • фильтр;
  • уплотнители;
  • старт-коннекторы.

Система автополива из бочки

Оросительная сеть делается по схеме:

  1. Резервуар устанавливается на неподвижную опору.
  2. В стенках резервуара проделываются три отверстия, куда при помощи уплотнителей устанавливаются краны.
  3. К среднему крану через фильтр подсоединяются трубы.
  4. Сеть труб прокладывается у стены теплицы, поперек грядок, в обе стороны через тройник.
  5. Через старт-коннекторы к трубам подсоединяется капельная лента, которая укладывается вдоль грядки у корней растений.
  6. Выходы труб и капельной ленты закрываются заглушками.

Виды шлангов

Промышленность выпускает несколько разновидностей шлангов для полива, которые отличаются по своей прочности, гибкости, устойчивости к изгибам и цене.

Обычно критерием выбора выступает компромисс между характеристиками изделий и их ценой.

Шланги делятся на:

  • заборные, которые монтируются между источником воды и ёмкостью;
  • поливочные, через которые вода подаётся к растениям;
  • ленты, обеспечивающие капельную подачу жидкости.

Нужно правильно сделать выбор среди такого разнообразия шланговИсточник meme-arsenal.com

Для изготовления изделий используются полихлорвинил и резина. Шланги из, силикона, текстиля или других материалов встречаются реже. Срок службы шлангов составляет от 2 до 8 лет и зависит от материала.

ПВХ шланги могут отличаться по:

  • толщине стенок;
  • однослойной или многослойной конструкции;
  • наличию внутреннего армирования.

Чем толще шланг, тем дольше он должен служить, но толстостенные материалы хуже гнутся и быстрее ломаются в местах изгибов. Армированные шланги сочетают прочность и гибкость, но стоят значительно дороже, в них сложнее делать отверстия для капельного полива.

Изделия могут иметь круглую или плоскую форму. Плоские ленты предназначаются специально для капельного полива, они имеют уже готовые отверстия, расположенные с одной или нескольких сторон поверхности. Ленты с верхними прорезями используются на клубнике или рядовых посадках невысоких растений. При наличии боковых выходов ленты располагают под кустами или высокими саженцами.

Принцип работы пористого шлангаИсточник sornyakov.net

Отдельную категорию представляют пористые шланги, которые также называют плачущими или сочащимися. Он имеет своеобразную структуру, при которой вода свободно проникает через мелкие трещины, равномерно расположенные по всей поверхности. К нему не нужно присоединять дополнительные отводки или самостоятельно делать отверстия.

При выборе шланга учитывают его цвет, так как:

  • прозрачные шланги не рекомендуются для автополива теплицы, так как в них на внутренних стенках начинают расти микроорганизмы;
  • в темных шлангах вода быстро нагревается, что хорошо при подаче жидкости из водопровода или скважины;
  • яркие цвета хорошо заметны среди зелёной растительности, поэтому шланги меньше задевают сельскохозяйственными орудиями при уходе за грядкой;
  • расцветки, сливающиеся с окружающей местностью (почвой, растениями) выбирают, если не хотят привлекать постороннего внимания.

Для ручного и автоматического полива ценятся различные характеристики. Так, система автоматического полива для теплицы не требует, чтобы шланг был лёгким, легко разматывался и скручивался. Гораздо важнее, чтобы он был устойчив к температурам, солнечному цвету, легко прорезался ручным инструментом, но не крошился и не трескался при этом.

Полив щелевым шлангомИсточник teplica-exp.ru

Иногда для ускорения и удешевления работ поливочная система для теплицы изготавливается упрощённым способом. В обычном поливочном шланге через определённые расстояния делают узкие и тонкие прорезы, через которые вода будет выходить на грядку. Недостаток этого способа в том, что нужно иметь твёрдую руку и опыт, чтобы не испортить оборудование и получить щелевой шланг.

Все об организации капельного полива

Капельный полив в теплице из поликарбоната − мечта каждого дачника. Для воды обычно используют емкости большого объема (бочки из металла или пластика). Бочка (бак) – источник воды. Для лучшего прогрева воды и создания давления, бак нужно поднять над землей. Количество брусков (труб) необходимых для сооружения подставки под бак рассчитывают, исходя из размера бака (емкости) и высоты подъема его над землей. Рекомендованная высота для давления 0,2 атмосферы – 1 м либо 2 м.

Для создания автоматического капельного полив в теплице нужны трубы. По трубам вода из естественного водоема или центрального водопровода подается в бочку. Можно использовать трубы пластиковые или металлические. Выгоднее применять трубы из пластика, так как они не подвергаются коррозии, служат долго, легко монтируются.

В схему нужно обязательно включить систему очистки – фильтр для грубой очистки воды от механических примесей. Фильтр устанавливают на выходе из бочки, следом за шаровым краном. За фильтром нужно вмонтировать контроллер с электромеханическим клапаном. Благодаря контроллеру и клапану, автоматически будет производиться подача (отключение) воды.

Капельный полив своими руками для дачи без затрат: сделай сам из медицинских капельниц

Еще одним экономичным вариантом является монтаж системы капельного полива из медицинских капельниц. Ее рационально устраивать на участках с разносортными культурами, полив которых должен осуществляться в разных количествах. Такая процедура становится возможной благодаря тому, что капельницы оснащены специальными регулирующими колесиками, позволяющими выбрать необходимую интенсивность поступления жидкости. Недостатком такой системы является быстрая засоренность капельниц, что требует периодической промывки.

Для создания своими руками капельной системы полива следует подготовить:

  • капельницы медицинские одноразовые;
  • шланги для распределения по грядкам воды;
  • соединительную и запорную арматуру для капельниц и шлангов.

Орошение растений с помощью медицинских капельниц является простым и экономным вариантом

Перед установкой такого приспособления следует отобразить на листе бумаги схему капельного полива, которая выполняется исходя из месторасположения грядок, где должно быть обеспечено орошение. На основании этого на участке производится поверхностная разводка подающих труб. Для этого можно использовать полиэтиленовые или резиновые изделия. Соединение всех элементов осуществляется с помощью тройников. В конце каждого шланга нужно установить заглушку.

Система может подключаться от централизованного водопровода или от накопительной емкости, расположенной на некоторой высоте. Также в этом случае можно создать автополив, установив в начале системы таймер или контроллер. В распределительных трубах напротив каждого растения проделывается отверстие, куда вставляется пластиковый конец капельницы. Трубочки элементов разводятся под каждый куст.

4 Особенности некоторых фирменных систем

Система полива “Аква Дуся”

Новейшие технологии в сфере организации автоматического орошения теплиц позволяют управлять такими системами, находясь за тысячи километров от места событий. Производство оборудования для полива с дистанционным управлением уже освоили известные фирмы “Аква Дуся”, Arduino, Gardena. Особенности первой модели:

  • обеспечивает автополив в теплице водой заданной температуры;
  • позволяет выключать и запускать оборудование в установленное посредством таймера время;
  • имеет в составе компактные капельницы;
  • предоставляет возможность задавать программу в разных интервалах с определенной частотой.

Автополив “Гардена” выпускается в капельном варианте и в форме дождевателя. Последние модели обычно стационарного исполнения сложных конструкций: выдвижные и многоконтурные системы. С их помощью орошают участки до 380 кв. м. Все фирменные установки отличаются экономичностью, удобством эксплуатации, высокой производительностью и надежностью. Но все эти прелести стоят больших денег, а изготовить своими руками автополив в теплице можно почти бесплатно, испытав вдобавок чувство удовлетворения от результатов своего труда.

Особенности электронного автополива

В системе автоматической подачи воды с электронным контроллером, используются краны с нормально закрытым электромагнитным клапаном. Когда приходит время полива, регулятор посредством встроенных переключателей подает ток на катушку соленоида, и кран открывается, доставляя воду к поливочным устройствам.

Самые простые модели контроллеров оснащены таймером и включают полив в установленное пользователем время.

Более сложные комплектуются датчиками:

  • влажности грунта: благодаря ему, система орошения включается только тогда, когда это действительно необходимо;
  • дождя: блокирует систему в ненастье;
  • температуры воды в буферной емкости: исключает полив растений холодной водой;
  • уровня воды: после опорожнения буферной емкости заставляет контроллер включить насос или открыть водопроводный кран для набора новой порции.

Оснащенный сенсорами «умный» автополив, сам выбирает оптимальный режим орошения и сводит участие пользователя к минимуму. Самые сложные контроллеры для автоматической подачи воды к растениям оснащены модулем GSM. Он позволяет управлять системой со смартфона и передавать пользователю сообщения о ее состоянии и нештатных ситуациях.

Магистральные трубопроводы

Изменение направления потока в системе выполняется переключением электрических кранов. Как минимум по одному из них нужно установить в каждой точке подключения линии. К слову, чем больше у вас ответвлений от магистрали, тем проще и точнее вы будете регулировать объем поливной воды. Иными словами, вам никто не мешает несколько раз опустошить бак на один и тот же участок или наоборот — поливать из одной емкости сразу несколько. Учтите, что с течением времени поливной календарь может существенно меняться, описанная же система способна работать в режиме нон-стоп, все время что-либо поливая.

От каждого электрического крана вдоль поливного участка протягивается трубка ответвления с внутренним диаметром 20 мм или около того. В нее выполняется врезка штуцеров или прокалывающих фитингов поливной арматуры. Это могут быть ленты капельного полива, гибкие трубки или дождевые разбрызгиватели.

Отличие систем дождевания и туманообразования от капельных в высоком рабочем давлении. Соответственно, потребуется снабдить обвязку насосом в 150–200 Вт и продумать его коммутацию мини-контактором.

Капельный полив в теплице – делаем своими руками

Размышляя о том, как сделать полив в теплице недорого и качественно лучше всего остановиться на комбинированном варианте: купить поливочный комплект со шлангами, фильтром, капельницами и дооснастить его накопительной емкостью и контроллером.

Если на даче есть колодец и насос, то орошение растений можно сделать полностью автоматизированным. Для этого в пластиковую бочку врезается запорный клапан с поплавком от сливного бачка унитаза. Он перекроет воду в момент максимального заполнения емкости, и запустит насос при падении уровня ниже установленной отметки.

Делая капельный полив в теплице своими руками, нужно составить подробную схему посадки растений. Расстояние между посадочными рядами при этом выбирают в диапазоне от 40 до 50 см. От количества рядов будет зависеть общая длина капельной ленты.

Распланировав площадь орошения, приступают к монтажу системы. Начинают его с установки накопительного бака на высоте 1,5 — 2 метра. Подогрев воды осуществляют двумя способами. Первый — за счет энергии солнца (полив в вечернее время). Второй — установкой в емкость ТЭНа. Этот вариант оправдан в том случае, когда воды требуется много и она закачивается из колодца, поэтому не успевает прогреться.

Следующий шаг — подключение к баку и укладка между грядками магистральной полиэтиленовой трубы из поливочного набора. К трубе подключают капельную ленту и разводят ее к точкам орошения.

Обратите внимание! Если в наборе нет фильтров тонкой очистки воды, их нужно докупить. Без них капельная лента быстро засоряется

Завершается монтаж заглушкой капельных лент. Для этого их концы обрезают и скручивают.

Некоторые дачники используют другую схему капельного полива, основой которой являются пластиковые бутылки. Ее лишь условно можно назвать автоматической, однако, в течение несколько дней она способна обеспечить влагой корни растений.

Делают такой «авто полив» следующим образом. В пластиковой бутылке объемом 1,5-2 литра пробиваются отверстия, после чего она закапывается рядом с растением. Через горловину наливают воду и закручивают крышку.
