Виды геотекстиля, как выбрать плотность, какой использовать для дренажа

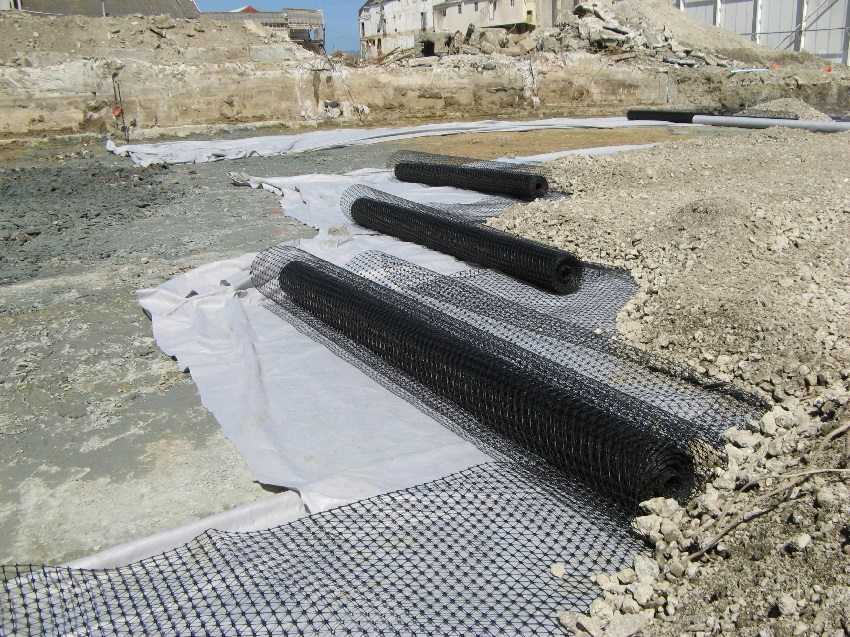

Геотекстиль в конструкции фундамента

Что собой представляет плитный фундамент. Это конструкция, состоящая из нескольких слоев. А именно:

  • грунт, как основание;
  • слой дренажа;
  • подушка;
  • конструкция из армированного бетона.

Здесь важная составляющая подушка, которую формируют из песка и щебня. Ее задачи – увеличить несущую способность основы, равномерно распределить нагрузки от здания, создать условия, при которых вспучивание грунта не создаст больших проблем. Поэтому грунт снимают на глубину до 1 м, и полученный котлован засыпают щебнем и песком послойно.

Именно на границе грунт-подушка укладывают геотекстиль тканого типа плотностью 300-350 г/м². Его задачи – не дать материалам подушки смешаться с грунтом, плюс – создать условия равномерного распределения фундамента на грунт. Надо оговориться, что на подвижных и других проблемных грунтах этот вид геоткани используется для формирования дренажной системы. То есть ею оборачивают трубы дренажа.

Геотекстиль при строительстве ленточного фундаментаИсточник iz-kirpicha.su

Сегодня все чаще в строительном деле звучит термин – «геотекстильная защита». Современные бетонные фундаментные конструкции представляют собой не просто залитый в опалубку бетон. Это сооружение из нескольких слоев: бетон, гидроизоляция, утеплитель.

Два последних слоя – важная составляющая, увеличивающая срок эксплуатации строения, а также сокращающая тепловые потери зданий. Но и гидроизоляция, и утеплитель требуют к себе особого отношения, независимо от того, какими характеристиками они обладают. Поэтому в современном строительстве оба слоя закрываются геотекстилем средней плотности – 200 г/м². Он позволяет увеличить срок службы гидро- и теплоизоляции в несколько раз, защищая их от влажности грунта. Для этого обычно укладывают ткань термоскрепленного типа, которая практически не пропускает влагу через себя.

А вот под сам фундамент, отсекая его от подушки, лучше уложить геоткань плотностью не менее 300 г/м².

Правила стыковки полотен геотекстиляИсточник placzabaw.info

Еще два момента:

  • Стыки полотен геотекстиля скрепляются термообработкой. Другие варианты имеют место быть, но они менее качественные.
  • Крепление геотекстиля к утеплителю производят битумной мастикой, которая дополнительно увеличивает гидроизоляцию сооружения. Другие варианты имеют место быть.

В свайных фундаментах геоткань используется, если на сваях формируется ростверк. Именно ему и проводят защиту от соприкосновения с грунтом.

Итак, мы разобрались в двух вопросах:

  • зачем нужен геотекстиль под фундамент;
  • какой геотекстиль лучше для фундамента.

Но надо отметить, что этот строительный материал используется не только в этих конструкциях. Сегодня его укладывают при сооружении отмосток в виде подстилающего слоя под бетонный раствор или утеплитель. Большое применение он нашел в кровельных конструкциях. К примеру, его стали укладывать под битумную черепицу или другую мягкую кровлю. Это изделие используют при формировании зеленых кровель, когда на плоских крышах рассаживают зеленные насаждения в виде травяного настила или цветочных клумб.

Но чаще он применяется именно при строительстве фундаментов и сооружении дренажных систем.

В видео показаны функциональные возможности геотекстиля:

Коротко о главном

Все о разновидностях и классификации геотекстиля, о технических и эксплуатационных характеристиках материала.

Какую геоткань лучше всего использовать при сооружении дренажной системы.

Какой геотекстиль лучше использовать для формирования фундаментной конструкции. Где его надо укладывать, какой вид в плане плотности для этого нужен.

Где и как применяется этот материал для ленточного, плитного и свайного фундаментов.

Геотекстиль: особенности материала и свойства

Геотекстиль — это высокопрочное полимерное полотно. Этот материал изготавливается на основе полипропиленовых или полиэфирных волокон.

Геотекстиль служит для защиты дренажных труб от попадания мелкого мусора, частичек грунта и заиливания. Полотно имеет высокую прочность и выдерживает разрывные нагрузки.

Как применяется

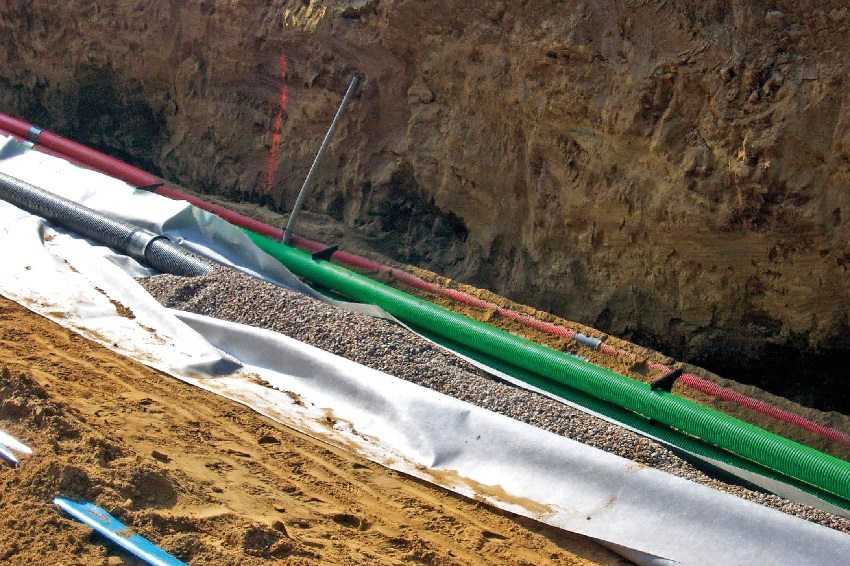

Схема обустройства дренажной системы с применением геотекстиля выглядит следующим образом:

  • Полотно геотекстиля укладывается на дно дренажной траншеи.

  • На геотекстиль насыпается слой песка, выравнивается. Затем насыпают слой крупного щебня или гравия.

  • Укладываются дренажные трубы. Сверху насыпают еще один слой щебня.

  • Полотно геотекстиля, которое выступает на края траншеи, заворачивают на щебень. Края полотна должны быть уложены с нахлестом, чтоб полностью перекрыть место стыка.

  • Сверху засыпается грунт.

Таким образом получается, что дренажные трубы обернуты полотном геотекстиля. Оно выполняет две функции:

  • Пропускает к трубам влагу — грунтовые или дождевые воды

  • Не допускает заиливания труб, защищая от частичек грунта

Как выбрать

Есть несколько важных характеристик геотекстиля, на которые следует обратить внимание при выборе материала для дренажной системы. Чем выше плотность — тем выше прочность полотна и тем меньше влаги геотекстиль может пропускать

Для обустройства дренажных систем подходит геотекстиль с плотностью от 100 до 150 г/м2. Например, «Мегафлекс ГЕО ТН 100». Маркировка «100» в названии материала как раз обозначает плотность материала — 100 г/м2

Чем выше плотность — тем выше прочность полотна и тем меньше влаги геотекстиль может пропускать. Для обустройства дренажных систем подходит геотекстиль с плотностью от 100 до 150 г/м2. Например, «Мегафлекс ГЕО ТН 100». Маркировка «100» в названии материала как раз обозначает плотность материала — 100 г/м2.

  • Прочность. Геотекстиль должен иметь прочность на разрыв, быть устойчивым к продавливанию и нагрузкам.

  • Ширина полотна. Ее должно быть достаточно для того, чтобы полностью обернуть щебень и дренажную трубу без зазоров (в местах стыка краев полотна рекомендуется сделать нахлест не менее 10 см).

  • Коэффициент фильтрации — количество влаги, которое может пропустить материал за сутки. Например, геотекстиль плотностью в 100 г/м2 пропускает до 140 метров в сутки.

Геотекстиль «Мегафлекс ГЕО ТН 100» — нетканый материал из бесконечных волокон. Может применяться при температурах от -50 до +100 оС. Плотность — 100 г/м2.

Отпускается в рулонах длиной 50 метров. Ширина полотна — 1 метр.

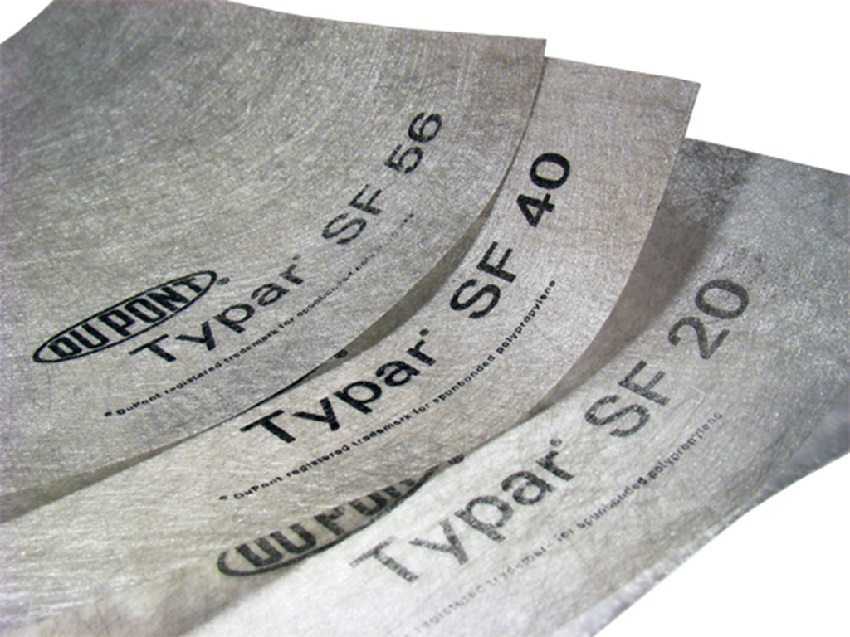

Виды геотекстиля

Начнем с того, что первоначальное предназначение геотекстиля – это разделение слоев различных сыпучих строительных материалов, то есть предотвращение их смешивания между собой. Сегодня функциональная направленность этого изделия расширилась. Поэтому, говоря о геотекстиле, надо понимать, что на рынке он представлен несколькими разновидностями. А точнее, двумя основными из них: тканый и нетканый.

Первый представляет собой материал, изготовленный по ткацкой технологии. Это нити полипропилена или полиэфира, соединенные между собой на ткацком станке под прямым углом. По сути, получается ткацкое полотно, ничем от других тканей не отличающееся. Кроме, конечно, сырья.

Вторая разновидность на рынке представлена двумя типами: иглопробивной и изготовленный термическим способом спаивания нитей. Производство первого типа основано на прокалывании готового полотна иглами. Цель – затянуть и закрепить нити методом простегивания полотна. Производство второго типа основано на термическом воздействии на волокна, которые располагаются в хаотичном порядке. Склеиваясь между собой, они образуют решетчатую конструкцию, в которой ячейки имеют разную неправильную форму.

Надо отметить тот факт, что иглопробивной материал более гибкий, чем термоскрепленный. А также обладает высокой деформативностью.

Виды геотекстиляИсточник aquagroup.ru

Итак, какой геотекстиль использовать для дренажа из вышеописанных. В принципе, можно использовать любой, потому что сам материал обладает характеристиками, которые позволяют пропускать через себя воду, плюс не пропускать мелкие частички грунта или другого сыпучего материала. При этом в системе дренажа геотекстиль выполняет функции разделителя фильтрующих слоев.

Но тут чаще критерием выбора выступает цена изделия. А этот показатель у тканого геотекстиля й разновидности намного выше, чем у нетканой. Поэтому для дренажа лучше использовать именно второй вариант. О нем и будем дальше рассказывать.

Геотекстиль тканого типа черного цветаИсточник st19.stpulscen.ru

Факторы выбора

Специалисты составили ряд фактором, на которые необходимо обязательно обратить внимание при выборе геоткани

Плотность

Первое, что следует обозначить – плотность полотна (масса материала на квадратный метр). Оценить этот показатель можно визуально. Чем меньше поры, тем выше данная характеристика. Мелкие поры говорят о низкой пропускной способности полотна. В результате чего заиливание системы не избежать.

Для дренажа лучше подойдет материал с низкой плотностью от 150 до 300 г/м. Эксперты высчитывали идеальный размер пор – 175 микрон. Делать ставку на маленькую плотность тоже не стоит, в этом случае материал теряет прочность и износостойкость.

Фильтрация

Водопроницаемость демонстрируется коэффициентом фильтрации. И также используется термин – поперечный коэффициент. Данный показатель высчитывается по специальной формуле. Высота столба воды, пропускаемой полотном сквозь себя в определенное время при заданном давлении.

Механические характеристики

А также следует учитывать индивидуальные механические характеристики материала. Идеальные показатели прочности разрыва: оптимальная продольная прочность – от 1,9 до 3 кН/м; поперечная – от 1,5 до 2,4 кН/м. Во время выбора полотна, а именно: его стойкости к продавливанию, необходимо учитывать материал дренажного слоя, его глубину размещения, возможность смещения и проседания.

Экономия

Финансовая сторона вопроса всегда была решающей. Каждый покупатель ищет идеальное соответствие стоимости и качества. Рынок предлагает огромное ценовое разнообразие продукции: от дорогостоящих до бюджетных вариантов. Чаще всего производители указывают цену за квадратный метр полотна. Окончательная стоимость зависит не только от производителя, но и от наценки магазина, популярности бренда и прочих факторов.

Как правило, геоткань – доступный материал, но качественный товар не может быть дешевым. Большинство покупателей выбирают между импортным товаром от зарубежных производителей или популярными отечественными марками.

Габариты

Обязательно учитывайте размеры геоматериала. Минимальная ширина полотна – 20 сантиметров. Максимальная – около пяти метров. Делайте выбор в зависимости от объемов работы. Если вы выбираете геоткань для оформления крупного участка, рекомендуется выбрать широкое полотно. Материал легко режется, за счет чего его размеры легко корректировать.

О том, какой геотекстиль подойдет для дренажной системы, смотрите в следующем видео.

Какие виды геотекстиля бывают

Геотекстиль бывает разных видов и, в зависимости от требований эксплуатации, используется в различных условиях. Поэтому главным критерием классификации геоткани служит материал ее изготовления:

  • полипропилен или полиэфир позволяют изготовить геоткань самого высокого качества;
  • из мононити и штапельного сырья получается продукт, обладающий достаточной прочностью и качеством, пригодным для использования в большинстве строительных работ;

Наиболее популярными являются геотекстиль дорнит и нетканный геотекстиль технониколь

геотекстиль, изготовленный путем термоскрепления, не может похвастаться особой прочностью, так как он является самым тонким из всех предложенных вариантов. Однако именно он обладает одним из лучших показателей, если речь идет о водонепроницаемости;

использование для изготовления геотекстиля смесовых нитей не рекомендовано, хотя такие варианты также имеются в продаже. Все дело в том, что хлопковые или шерстяные нити, которые попадают в состав, очень легко поддаются гниению. А это совсем нежелательный процесс, если речь идет о строительстве или обустройстве дренажа.

Необходимо определиться, прежде чем выбрать и купить геотекстиль, где и в каких работах он будет использован. В зависимости от этого подбирается тип материала, из которого он изготовлен. Какой геотекстиль лучше для дренажа можно разобраться, ознакомившись с его основными техническими характеристиками.

Геотекстиль Дорнит для дренажа

Геотекстиль для дренажа (геоткань): технические характеристики и область применения

Геоткань для дренажа или других систем представляет собой материал, который отличается высокими показателями:

  • жесткости;
  • эластичности;
  • пористости.

Именно эти качества позволяют использовать его для укрепления грунта, разделения территории, фильтрации сточных вод, защиты склонов участка, обустройства дренажа и пр.

Особую популярность геоткань получила в Европе, где без его использования не обходится строительство автомобильных дорог. Синтетическое происхождение материала позволяет ему длительное время сохранять свои характеристики, а высокая прочность – выдерживать серьезные нагрузки. Некоторые производители изготавливают геотекстиль, плотность которого составляет до 250 кг на разрыв.

Характерной особенностью геотекстиля является жесткость, эластичность и пористость

Когда речь заходит о частном или промышленном строительстве, то здесь геоткань также имеет свое место. Ее широко применяют для обустройства городских канализационных систем, в строительстве домов, железных дорог, автомобильных трасс, в садоводстве и для дренажа. Какой плотности геотекстиль необходим для использования в той или иной сфере? Например, для обустройства дренажных систем используют геоткань с плотностью от 200 г/м³ и выше, для проведения ландшафтных работ хватает около 100 г/м³ , а в строительстве взлетно-посадочных полос для самолетов – 800 г/м³.

Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, обеспечивая при этом дополнительную плотность. Например, он помогает существенно снизить риски появления провалов на дороге, а также предотвращает размытие участка грунтовыми водами.

Как выбрать плотность геотекстиль для дренажа

В системах дренажа геоткань играет очень важную роль – предотвращает проседание грунтового слоя в дренажной системе, а также предотвращает процесс диффузии щебня в воду. Геотекстиль выполняет роль фильтра, который сохраняет дренажную трубу и материалы от затапливания.

Устройство дренажа на участке

Задумываясь о том, какой геотекстиль выбрать для дренажа, лучше всего отдать предпочтение материалу, изготовленному из мононити. Определить такой материал среди прочих легко – его выдает белоснежный цвет. При этом лучше, если ткань изготовлена способом термоскрепления.

Если в качестве дренажа используется щебень, мелкие камни способны пробивать материал, создавая в нем повреждения

На это стоит обратить внимание при выборе геоткани необходимой плотности. Показатель для создания дренажного ядра составит не менее 200 г/м³

Если планируется обертывание дренажной системы, то для этого подойдет геотекстиль с минимальной плотностью и толщиной. При этом его водоотталкивающие и прочие технические характеристики должны быть на самом высоком уровне.

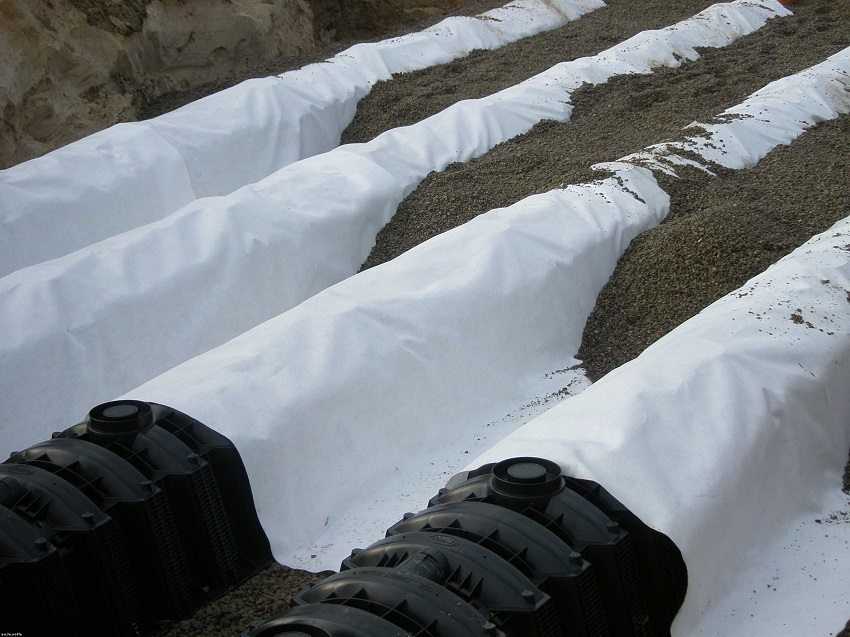

Укладка геотекстиля и подготовка к установке дренажной системы

Выбор геотекстиля для дренажа

Конечный выбор материала сделать самостоятельно без должного опыта сложно, поэтому часто рекомендуется привлекать специалистов для консультации. Можно ошибаться, даже приобретая очень дорогой геотекстиль.

Нельзя брать на погружение внутрь грунта геоткань из смесового сырья – хлопчатобумажные волокна постепенно полностью вымываются и покрытие утрачивает фильтрационные качества. При использовании такой геоткани требуется частый ремонт системы.

Человек экономит на стадии закупки, но существенно тратит на восстановление целостности конструкции. Лучше сразу купить ткань подороже, но более подходящую.

На всех полотнищах изготовители указывают коэффициент фильтрации. Подходит параметр 125 – 140 м/сутки для большинства типов грунта. Если воды на участке много, она высоко протекает, то берут ткань с более высоким показателем.

Плотность сырья выбирают на основании величины предполагаемой нагрузки. Продольное давление должно удерживаться 1,9-3 кН/м, при поперечной нагрузке — 1,5-2,4 кН/м, при общей плотности купленного материала от 400-500 Н.

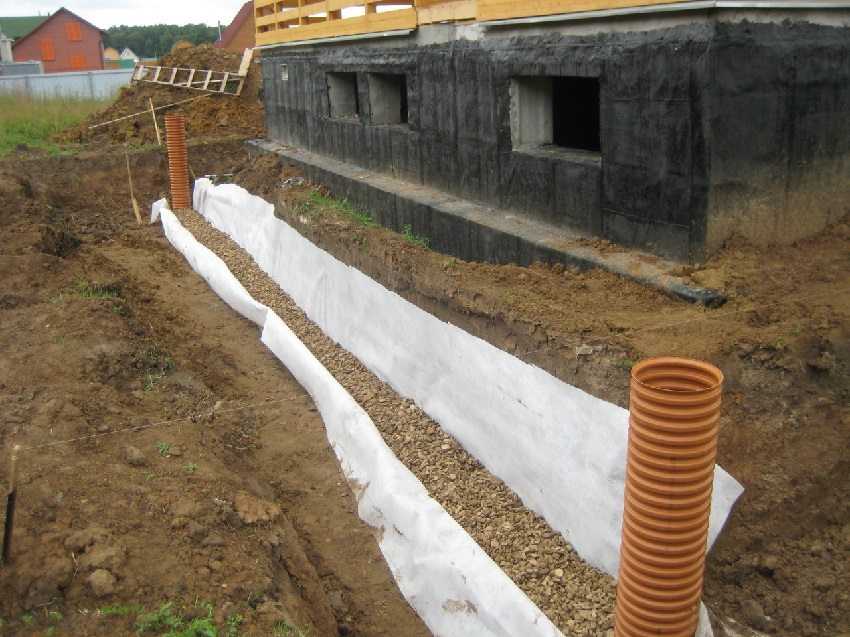

Защитное полотно для фундамента

Для защиты фундамента от излишков воды часто дренаж располагают внутри отмостки, плотно прилегающей к основанию дома.

Чтобы обезопасить бетон от воды, необходимо установить точный уровень пролегания грунтовой влаги, состав грунта на участке. Затем, выбирают щебень подходящей фракции, трубы.

Только после приготовлений можно выбирать геотекстиль.

Вокруг здания выкапывают траншею с заглублением на один уровень с фундаментом, создавая уклон наружу. Стенки выкопанной траншеи будут уклоняться наружу, создавая расширенное пространство сверху и узкое — внизу.

Защита основания геотекстилем

Уклон, обычно, соответствует направлению течения воды, а ширина – сечению укладываемых труб. Все стенки заравнивают, дно трамбуют, создавая наиболее ровные грани.

Следующим шагом, засыпают подушку из песка, трамбуют, создавая общую толщину пласта в 5 см. Поверх насыпи стелют геоткань, сразу дно засыпают щебенкой. Затем, укладывают трубы, проводят их соединение, поверх присыпают щебнем.

Слои щебенки по бокам и сверху должны быть не менее 10 см.

Затем, подготовленный дренаж укрывают выведенными в стороны частями полотна, обволакивая тканью все сооружение. Выполняют скрепление проволокой через каждые 30 см ткани. Остается выполнить обратную засыпку.

Нетканый дорнит

Большое распространение получил нетканый вариант продукции, представляющий собой результат работы с полимерным веществом.

В отличие от аналогов, дорнит создается не склеиванием, а путем пробивания волокон острой иглой, иногда с нагревом.

Вариации дорнита

Такое полотно выдерживает увеличенную нагрузку без повреждений.

Материал активно используется при укладке дорог, укрепления грунта, предотвращения вымывания сырья грунтовой жидкостью.

Дренаж на садовом участке

При работе с насаждениями требуется оптимизация условий – регуляция количества воды. Одним растениям нужно много влаги, других погубит ее избыток, а дренаж поддерживает уровень влажности на оптимальном уровне.

Геотекстиль в саду, огороде

Для создания условий, по периметру места под посадки выкапывают отдельные траншеи, заглубляют внутрь трубы — отдельные самостоятельные элементы. Соединяют патрубки тройниками, все оборачивают геотканью.

Поверх текстиля насыпается щебенка, стелется текстильная прослойка, снова насыпается каменный слой и только потом возвращается грунт.

Расценки за метраж геотекстиля

Цена погонного метра полотна не слишком высокая, что делает продукт доступным для разного размера строительного бюджета.

Для водоотводного сооружения стоимость полотна начинается с 10 руб. за 1 м. Если нужно сэкономить, лучше рассматривать продукты отечественного производства – готовая геоткань по техническим параметрам не уступает заграничному производству. При этом, разница в цене будет значительной.

Стоимость покрытия не должна быть высокой или низкой, главное, чтобы материал соответствовал предъявляемым требованиям.

Себестоимость материала формируется из нескольких факторов: прочность покрытия, плотность тканного полотна, метод производства, стоимость сырья, мнения производителя. Иногда можно найти геополотно у крупного изготовителя дешевле, чем у мелкой торговой марки.

Если сооружать дренаж самостоятельно, можно неплохо сэкономить, но нет гарантий, что все сделано правильно. Наем специалистов может стоить по-разному, минимальная цена такой работы начинается с 30 руб. за 1 кв. м конструкции.

Геотекстиль на приусадебных участках

По аналогии с промышленным применением новинки, на приусадебном участке она используется в следующих случаях:

  • при устройстве фундаментов и подвалов садовых домиков, строительстве бань и теплиц;
  • для оформления элементов садового дизайна – площадок и дорожек, водоемов и возвышенных участков рельефа;
  • при создании поверхностных и заглубленных дренажных систем для отвода ливневых и грунтовых вод.

Используется геотекстиль и непосредственно в садоводстве и огородничестве при выращивании деревьев и кустарников, овощей и ягод на приусадебном участке.

Степень сложности и ответственности садовых построек и других сооружений ниже объектов промышленного строительства, тем не менее геотекстиль обеспечит необходимое качество конструкционных элементов на длительный срок:

  • опорные конструкции несущих стен обеспечат их устойчивость, если грунт включает слой нового материала;
  • системы дренажа будут предохранены от засорения мелкими частицами грунта, что предохранит от ухудшения и прекращения функционирования водоотвода;
  • тропинки и патио из тротуарной плитки не будут образовывать неровностей и провалов, если в их устройстве использовать геотекстиль для сохранения структуры опорных слоев.

Сохранить форму альпийской горки или другого элемента рельефа также позволит прослойка из специальной ткани. Искусственные пруды, ручьи и водопады можно будет декорировать любыми материалами без риска повреждения ложа водоема.

Дренаж участков с повышенным уровнем грунтовых вод необходим для произрастания многих растений, не выносящих слишком увлажненной почвы. Система удаления избытка влаги состоит из выкопанных траншей и уложенных в них перфорированных труб. В отверстия поступает вода и по трубам отводится в резервуар или канал. От необходимости извлечения составляющих системы для прочистки от засорений избавит обертывание труб геотекстилем:

  • доступ влаге внутрь  будет обеспечен;
  • частицы почвы в трубы попасть не смогут, удержанные слоем ткани.

Клумбы и цветники, грядки и газоны обустраиваются с применением этого же материала. Укладка геотекстиля между дренажным и плодородным слоями обезопасит от потери форм насыпей, их проседания или вспучивания. Ткань предотвратит капиллярное поступление влаги из нижележащих слоев почвы, прервав микроскопические каналы. Снизится количество сорняков, чья корневая система не сможет обеспечить прорастание нежелательных обитателей сада.

Ткань предотвратит вымывание водой внесенных удобрений, а также обогащенного полезными веществами грунта. Корни сельскохозяйственных растений будут развиваться в благоприятных условиях, доступ к тощим почвам им будет недоступен.

Практикуется и поверхностное использование данного материала для кардинального снижения количества сорных растений. Грядки выстилается геотекстилем, посадка полезных растений производится в вырезанные отверстия или прорези. Затенение не позволит прорасти стеблям сорняков, при этом вода в плодородный грунт поступит беспрепятственно.

Можно использовать геотекстиль как укрывной материал, причем многократно – он предохранит теплолюбивые растения от зимних холодов. В засушливый период укрытие посадок спасет их от палящего солнечного света.

Основные функции геотекстиля

Геотекстиль — это многофункциональный материал. Он обладает свойствами, которые являются преимуществом среди других материалов. Суть этих свойств сводится к следующему:

  • он не разрушается от воздействия как кислых, так и щелочных грунтов, не плесневеет, не гниет и не разлагается более чем 15 лет;
  • свойства геотекстиля сохраняются при температурах от +60, до -60, что позволяет производить работу по его укладке в любой сезон;
  • годится для армирования и укрепления слабых грунтов;
  • солнечный свет не разрушает геотекстиль в течение длительного времени;
  • ему не страшна излишняя влага, так как она уходит через него в горизонтальную плоскость.
  • через него не прорастают корни растений;

Таким образом, можно выделить 5 основных функций геотекстиля: разделение, фильтрация, дренаж, защита, усиление.

Благодаря многофункциональности материала и его широкому применению, геотекстиль завоёвывает потребительский рынок. При этом цены его остаются вполне приемлемыми.

Геоткань и геотекстиль: в чём разница

Геоткань и геотекстиль часто используют как слова-синонимы, но в чем же между ними разница? Согласно государственному стандарту, оба вида ткани относятся к геотекстильным материалам. Подразделение происходит по способу производства:

  • геотекстиль нетканый —полотно, состоящее из правильно и хаотично расположенных волокон, соединенных тепловым, механическим, химическим способами или сочетанием этих способов;
  • геотестиль тканый (геоткань) — материал, полученный методом полотняного переплетения;
  • геотекстиль трикотажный — полотно, полученное способом провязывания петель (редко встречающаяся разновидность).
