Работа пульсатора в доильном аппарате доярушка

Как приобрести аппарат для доения коров

У установок для дойки коров довольно большой разброс стоимости. Он объясняется разной комплектацией и применением при изготовлении различных материалов. Самые распространенные на рынке Российской Федерации являются отечественные изделия, оборудование из соседних государств и совместных компаний. Очень редко попадаются, но имеют довольно хорошие рекомендации агрегаты компании из Италии под названием Milkline. Несмотря на общее мнение, их стоимость немногим больше среднего.

Для наибольшей экономии и надежности стоит покупать установки исключительно у компаний производителей или у официальных поставщиков. В сети можно быстро и просто проанализировать все имеющиеся предложения, сравнить стоимость, технические характеристики и доставку.

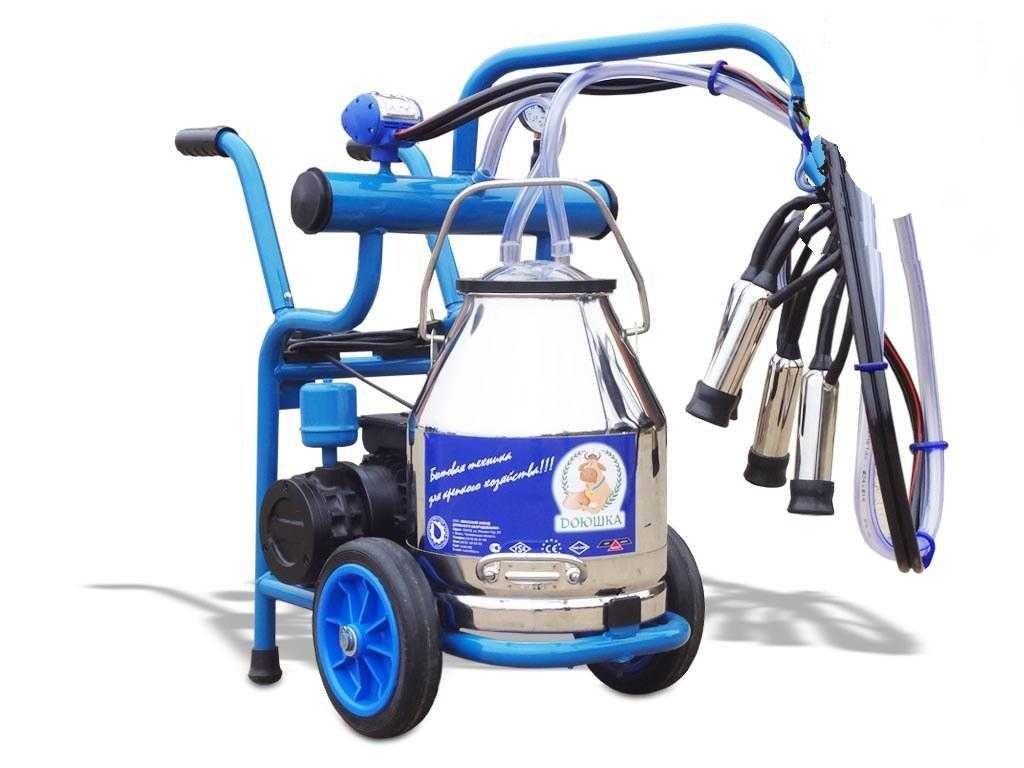

Инструкция по обслуживанию аппарата «Доюшка»

Оборудование прослужит долго, если за ним ухаживать и вовремя проводить профилактические мероприятия. Для каждого элемента предназначен определённый срок выработки.

  • Производитель указывает, что через каждые 750 ч, приблизительно через год работы мотора, в редукторе необходимо менять масло. Используется «Никрол» №40 объёмом 0,4 кг.
  • 1 раз в неделю разбирают вакуумный насос. Поршень смазывают, растягивают кожаную манжету. При необходимости её меняют. Проверяют ход поршня и герметизацию цилиндра. Закрывают корпус крышкой: необходимо проверить состояние герметизирующей прокладки.
  • 1 раз в месяц осматривают резиновый вкладыш в молочном коллекторе. При появлении трещин на поверхности резины или при деформации комплект вкладышей меняют. Комплект приобретают у производителя. Вкладыши обезжиривают и хранят в тёмном месте, чтобы ультрафиолет не разрушил резину. Перед использованием их промывают мыльным раствором, дезинфицируют, вставляют в молочный коллектор.
  • Постоянно осматривают вакуумную и молочную магистрали. При наличии трещин, их необходимо менять.

Хранят оборудование в помещении с пониженным процентом влажности. Его не оставляют в коровнике, где содержатся животные. Многие владельцы небольших хозяйств используют доильный аппарат для коров «Доюшка». Отзывы говорят о том, что работает он качественно и полностью освобождает вымя от молока. Агрегат выполнен из пищевой стали, каучука и пластика. Материалы не содержат вредных для здоровья человека веществ.

Как работать аппаратом?

При решении перейти на машинное доение важно соблюдать некоторые правила. Приучение животного к технике должно происходить постепенно. Обязательно мыть вымя перед началом и после окончания процесса, перед дойкой эффективно массировать его для лучшей отдачи молока

Обязательно мыть вымя перед началом и после окончания процесса, перед дойкой эффективно массировать его для лучшей отдачи молока

Приучение животного к технике должно происходить постепенно. Обязательно мыть вымя перед началом и после окончания процесса, перед дойкой эффективно массировать его для лучшей отдачи молока.

Стаканы аппарата не должны быть холодными.

Последовательность операций в общем виде:

  1. Аппарат включается на низком давлении.
  2. Стаканы быстро (чтобы обеспечить стерильность) надеваются на вымя и фиксируются присосками.
  3. Увеличивается давление.
  4. Процесс доения тщательно контролируется.
  5. Когда интенсивность отдачи молока снижается до минимума, постепенно снижается давление, отсоединяется подвесной узел.

Типы доильных аппаратов

Схема доильного аппарата

С появлением доильных аппаратов значительно улучшилась работа фермеров и простых владельцев коров. Устройство позволяет экономить время и силы, так необходимые для ведения хозяйства. Существует несколько видов доильных аппаратов, тип которых зависит от масштабности применения.

Переносные доильные аппараты

Переносные доильные аппараты идеально подходят для небольшого количества скота (до 20 голов). Портативная машина обеспечивает эффективный и удобный способ дойки животных. Безмасляный вакуумный насос с электроприводом создает вакуум, необходимый для автоматизированного доения. Каждый аппарат поставляется с вакуумным регулятором и манометром, для обеспечения и поддерживания надлежащего уровня давления во время процесса дойки. Пульсация в кластере создается с помощью пневматического пульсатора, установленного в аппарате. Он удовлетворяет всем требованиям надежности, прочности и точности. Скорость пульсации устанавливается с помощью регулировочного ключа. Коэффициент выбирает сам пользователь.

Переносной доильный аппарат

Молоко собирается в прочном ведре из нержавеющей стали для дальнейшей транспортировки. Доступны варианты как с одним, так и двумя ведрами. В полный комплект доильного аппарата входят необходимые крепления для легкого монтажа и насосно-компрессорные трубки. Все детали надежно закреплены на легкой, но в то же время устойчивой, тележке, которая без труда транспортируется и требует минимального технического обслуживания.

Переносной доильный аппарат, закрепленный на телеге, с двумя емкостями для молока

Доильная система

Доильная система устанавливается на фермах, где животные находятся в своих кабинках, и рассчитано на 20-100 голов. Дойка осуществляется с помощью переносного аппарата, обеспечивающего пульсацию и вакуум. Блок подключается к доильной станции. Обычно, одна станция устанавливается на каждые две головы. Продукт поступает в приемный сосуд с контролем уровня жидкости и дальше перекачивается в бак для охлаждения. Система легко масштабируется.

Автоматические доильные системы устанавливают на больших фермах и предназначены для более 100 голов.

Автоматическая доильная система

Выбор доильных стаканов

Навесное оборудование для дойки состоит из коллектора, молочных и вакуумных патрубков, доильных стаканов. Оборудование укрепляют на соски вымени коровы. Для того чтобы животному было комфортнее, выбирают аппараты со специальными приспособлениями, которые помогают удерживать его на вымени.

Доильные стаканы состоят из металлического корпуса и сосковой резины. Между ними находится полость. В неё поступает или выходит вакуум. Пульсатор подаёт воздух в полость, резина сжимается, захватывает сосок – это 1 так доения. Пульсатор забирает воздух, резиновая манжета отходит к стенкам стакана, постепенно отпуская сосок. В это время происходит сцеживание молока – это 2 такт доения. Если давление в вымени, в стакане и молочной трубке одинаковое, то сосок коровы находится в состоянии покоя – это 3 такт доения. Для животного такой режим забора молока более привычен, но оборудование стоит дороже.

Стаканы производят из нержавеющей стали или алюминия. Устройство из алюминия легче, но из стали прочнее. Сосковая манжета выполняется из пищевой резины или силикона. Силикон для коровы комфортнее, он мягче. Обязательно предусматриваются накладки на стаканы, чтобы металл не поранил вымя корове. В некоторых стаканы предусмотрены прозрачные пластиковые вставки. Через них определяют количество молока, которое даёт корова. Если молоко в стаканы не поступает, то доение закончилось.

Основные технические характеристики и средние цены на установку

Не последним вопросом при покупке является цена. Так как «Доюшка» может иметь разные устройства для работы и отличаться по характеру работы, то и цены на нее разные. Есть возможность купить этого незаменимого помощника за 10 000 рублей.

Но иногда предпочитают более усовершенствованные устройства, которые могут стоить и 30 000 рублей.

Для того чтоб определиться с выбором, стоит найти сайт, который предлагает такую продукцию и обратить внимание на ее характеристики. К тому же в помощь придут комментарии от тех, кто уже купил это аппарат или же достаточно долго его использует

Сравнив эти отзывы можно прийти к правильному решению.

На какие технические характеристики стоит обратить внимание? Так показатель переменного напряжения в электросети составляет 220 В. Двигатель имеет асинхронный тип

В среднем вместительный объем бидона составляет 22,6 литров. Показатель мощности составляет 550 Вт. За час можно выдоить около 8 коров.

Насос имеет поршневой тип. Размер рабочего давления имеет показатель 50 кПа. Изделие может весить около 50 кг. Его высота чуть меньше мера, а длина – метр. Ширина совсем небольшая – 0,4 м.

Ремонт пульсатора доильного аппарата

Не смотря на свою надежность однажды можно столкнуться с проблемой, что не работает пульсатор на доильном аппарате. Это выражается в изменение скорости звуковых щелчков или полном их пропадание. Более частая проблема в износе со временем самой резиновой прокладки. Менее распространенная причина во внутреннем засорение пропускных отверстий. Случится это может при попадании молока внутрь вакуумного шланга из-за негерметичного стакана или порвавшейся сосковой резины. Желательно постоянно следить за ее состоянием и менять через каждые 6 месяцев использования.

Разборка пульсатора

Для начала откручиваете гайку, затем снимаете камеру. Отложите в сторону и уплотнительное резиновое кольцо. Следом идет пластиковое кольцо с канавками. В случае засора прочистите их щеткой в мыльном растворе.

Разбирая дальше корпус достаньте мембрану. Она должна быть целой без порезов, растяжений

Обратите внимание совпадают ли отверстия на ней с каналом под ней. Если он частично был перекрыт это изменит частоту пульсаций в меньшую сторону

Вытянете из корпуса диффузор с клапаном. Разберите все его детали оцените плотность прилегания друг к другу.

Останется в самом корпусе прочистить вертикальный канал от засора. Убедившись в исправности каждой части в обратной последовательности надо все собрать обратно.

Как правильно собрать пульсатор доильного аппарата

Берете корпус пульсатора и в него кладете резиновое кольцо. Затем берете диффузор и соединяете клапан с шайбой. Сторона с меньшим диаметром должна быть повернута к низу. Берете мембрану развернув бортиком во внутрь совместим при этом два отверстия. На ее сверху устанавливается пластиковое кольцо. Прижимаете камерой резиновое кольцо закручивая в самом конце гайку.

Устройство доильного аппарата.

Принцип работы доильного аппарата основывается на вакуумном воздействии на соски коровы.

Вакуумный насос соединён шлангом с доильным ведром, которое соединено вторым шлангом с сосковой резиной, одевающейся на сосок. В этой цепи создаётся вакуум, под действием которого молоко вытекает из соска.

Чтобы молоко вытекало порциями, как при ручном доении, необходима дополнительная надстройка. На сосковую резину одевается доильный стакан, чтобы создать две вакуумные камеры вокруг соска: подсосковую (внутри сосковой резины) и межстенную (между стенками сосковой резины и доильного стакана). Межстенная камера связана с доильным ведром через шланг и пульсатор. Пульсатор контролирует поступление вакуума в межстенную камеру — он чередует вакуум с атмосферным давлением.

Получается, что в подсосковой камере вакуум действует постоянно, а в межстенной переменно. Это создаёт два такта доения.

1 такт. Когда в межстенной камере нет вакуума, стенки сосковой резины (под действием вакуума внутри неё) сжимаются под соском и молоко не вытекает из соска.

2 такт. Когда в межстенной камере также, как в подсосковой образуется вакуум, стенки сосковой резины разъединяются и молоко вытекает из соска.

Такты чередуются быстро, примерно 60 раз в минуту.

Вся эта система работает с одной целью – выдоить корову, то есть перекачать молоко из вымени в бидон. И вдруг что-то случается. Цель не достигается, либо достигается с большим трудом. Как правило, это происходит из-за неправильных условий хранения, эксплуатации и обслуживания. Причин неисправности доильного аппарата много. Но к счастью большинство из них вы сможете устранить самостоятельно в короткие сроки. Рассмотрим самые распространённые причины неисправности доильных аппаратов на примере аппаратов МДУ.

Инструкция по применению

По технике безопасности, электропроводка, к которой подключается агрегат, должна быть оснащена устройством защитного отключения. До включения «Доюшка» нужно удостовериться, что напряжение в сети отвечает тому, которое необходимо для нормальной работы аппарата.

Перед началом эксплуатации нужно собрать устройство. Включить его, затем оно должно 3-5 мин. проработать вхолостую. Если не будет посторонних шумов от движущихся механических деталей, нужно промыть доильную аппаратуру.

Перед началом дойки нужно проверить давление, которое образуется в установке. Если уровень разрежения выше или ниже рекомендуемого, нужно скорректировать его регулировочным клапаном, расположенном на молокоприемнике, до рекомендуемых значений – 0,04-0,045 МПа.

Перед тем, как начать доить, нужно вымыть вымя коровы, затем слегка промассажировать вымя. Установить на соски доильные стаканы: одной рукой взять молокоприемник (патрубки и разветвитель должны быть направленными наверх, а стаканы – быть направленными вниз). Другой рукой поставить стаканы поочередно на соски.

После этого, держа молокоприемник, надо открутить регулятор давления, чтобы убрать вакуум. Только после этого можно убрать стаканы, сняв их поочередно с сосков. Завершающий этап – обрабатывание сосков дезинфекторами. После этого нужно повесить аппаратуру на ручку установки, затем поднять крышку, закрывающую бидон, перелить полученное молоко в отдельную емкость и перейти к дойке очередного животного.

Когда все коровы будут выдоены, надо промыть аппаратуру сначала чистой водой, затем опустить ее в емкость с горячей водой или с добавлением дезинфектора и включить установку. Промывку повторить столько раз, пока вода не будет чистой. Промыть шланги и внутреннюю поверхность бидона.

Еженедельно нужно снимать молокоприемник, бидон, стаканы и очищать их от молочных остатков щеткой. Через такой же промежуток времени надо разбирать насос, поднимать кожаную прокладку и смазывать детали маслом (чтобы улучшить герметизацию и уменьшить трение).

1 раз в 4 недели заменять вкладыши сосковой резины, особенно если на них появились трещины или повреждения. Также следить за состоянием шланговой резины. Хранить доильную установку «Доюшка» в сухом месте. Агрегат «Доюшка» предназначен для домашнего использования. Он облегчает процесс доения, комфортен для животного и человека. Существенно облегчает работу, особенно актуально его использовать, если в хозяйстве содержится несколько животных. «Доюшка» позволяет сократить время, затрачиваемое на доение, и облегчает трудную работу. Если обращаться с установкой бережно, она сможет прослужить долго.

Как сделать доильный аппарат своими руками?

Для сборки доильного аппарата в домашних условиях понадобится мотор, насос, бачок со шлангами для молока, стаканы для доения, регулятор давления, пульсатор, трубки для воздуха. Умельцы считают, что стаканы лучше приобрести в магазине. Сделать их самостоятельно сложно. Резина для манжеты должна быть высшего качества, не трескаться и не рассыпаться. В противном случае они поранят вымя корове.

Трубки для молочной магистрали берут прозрачные из металлопластика или силикона. Они же хорошо подойдут и для подачи воздуха. Регулятор давления и пульсатор приобретается в магазине. Бачок лучше взять алюминиевый. Устройство устанавливается на тележку. Для сборки аппарата берут следующие составляющие:

  • вакуумный насос НВ-12;
  • на насосе обратный клапан ¾ дюйма;
  • трёхфазный двигатель 1500 оборотов; его можно переделать на 220 В;
  • защита от перегрева двигателя на 10А;
  • ведро – 20 л;
  • доильный комплект с переменным вакуумом заводской;
  • силиконовые трубки для молока;
  • вакуумные шланги;
  • алюминиевая фляга на 20 л: её переворачивают, она служит ресивером;
  • вакуумный регулятор 0,46 кПа;
  • глушитель: его можно сделать из маслёнки;
  • фитили делают из бинта.

К доильному заводскому аппарату присоединён вакуумный насос: НВ-12, работающий от электродвигателя переменного тока, ресивер; предусмотрена защита. Сбор молока производится через силиконовые трубки в ведро.

Самодельный аппарат обойдётся в 7 тыс. руб. Это дешевле заводского устройства, но вызывает опасение состояние вымени во время дойки. Основной аппарат заводской: стаканы, резиновая манжета не вызывают сомнений, но создание разряжения, регулировка давления остаётся под вопросом.

Машинный способ доения позволяет быстро забрать у коров молоко. Это удобно и для фермера, и для животных. Фермер экономит время и финансы. Коровам не придётся долго выстаивать в боксах во время продолжительного процесса доения вручную.
