Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

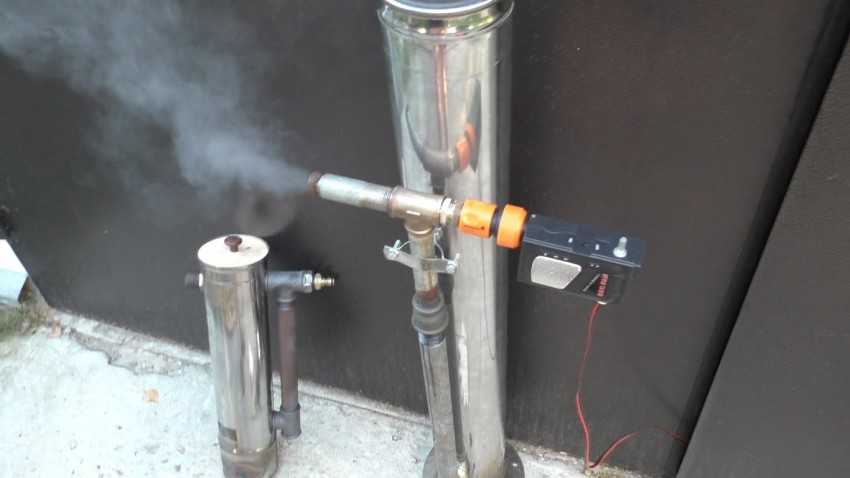

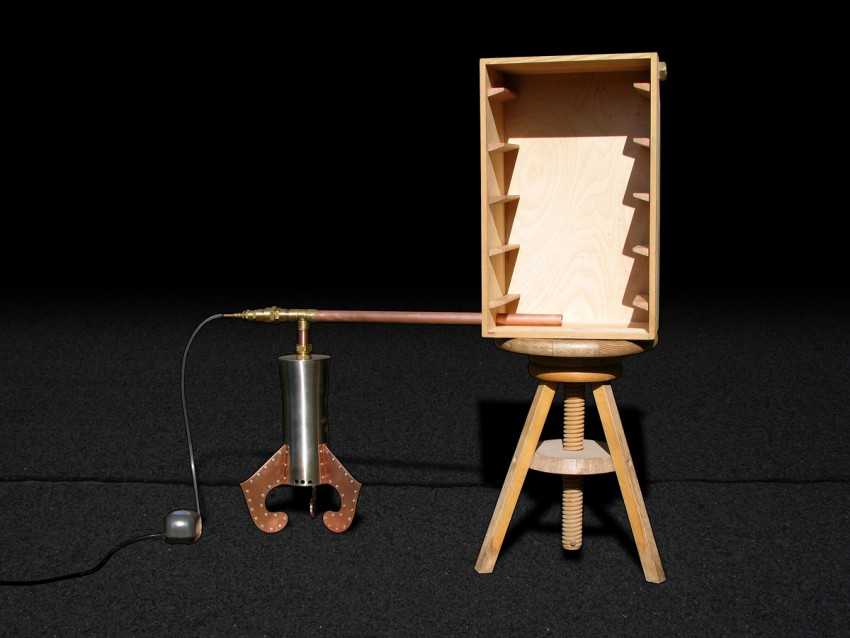

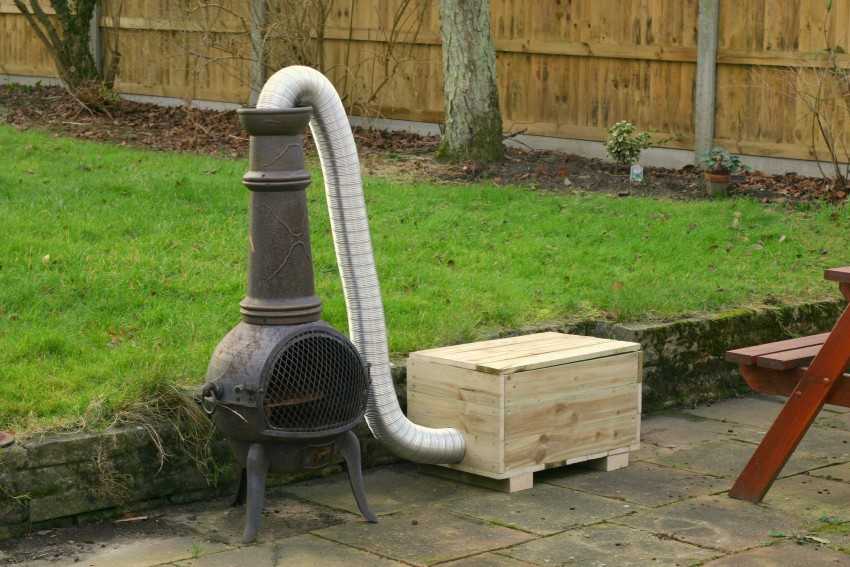

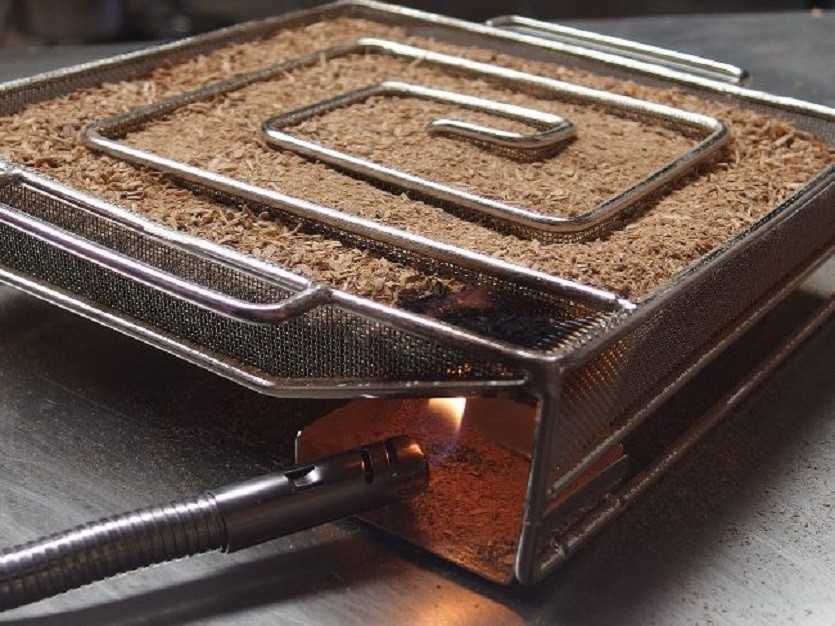

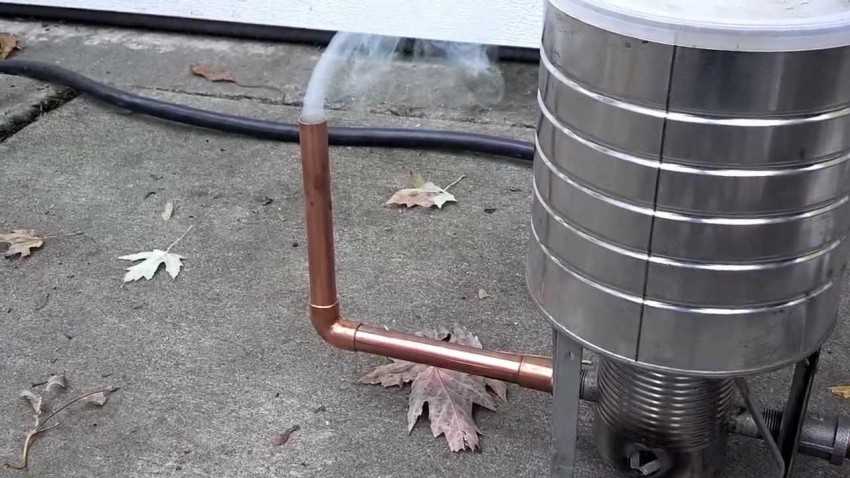

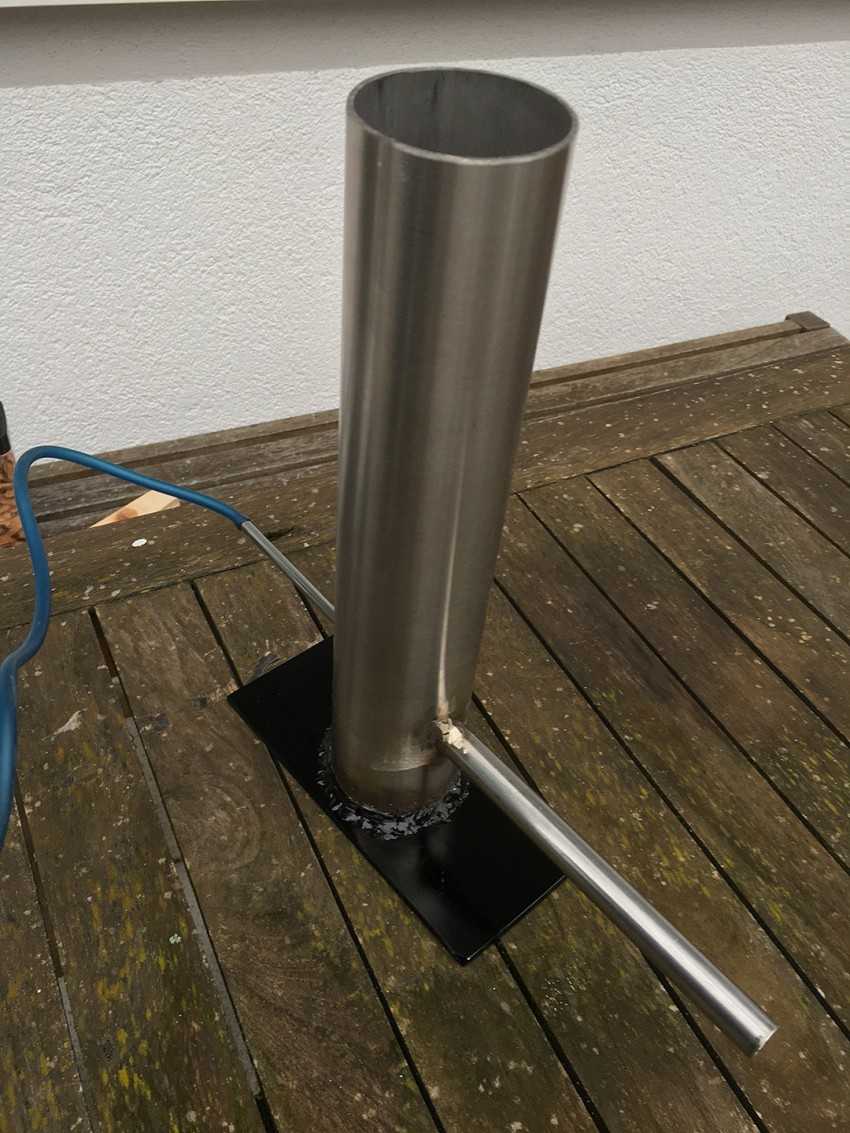

Фото дымогенераторов своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:

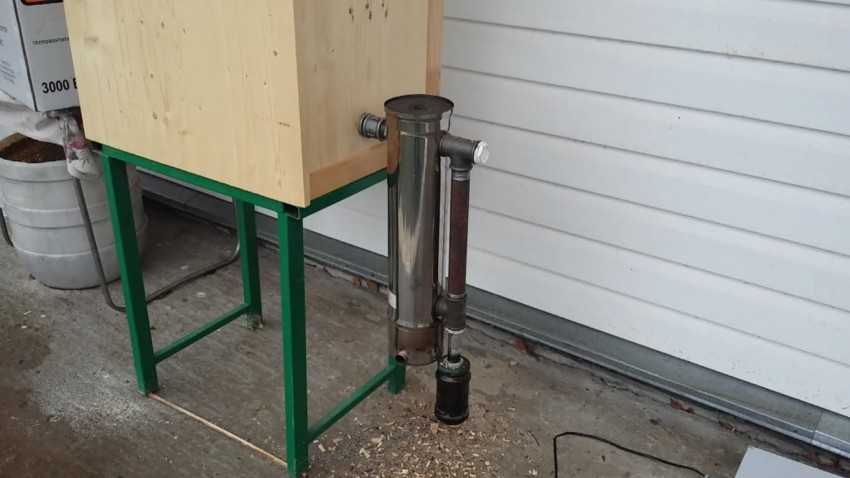

Компактный дымогенератор

Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.

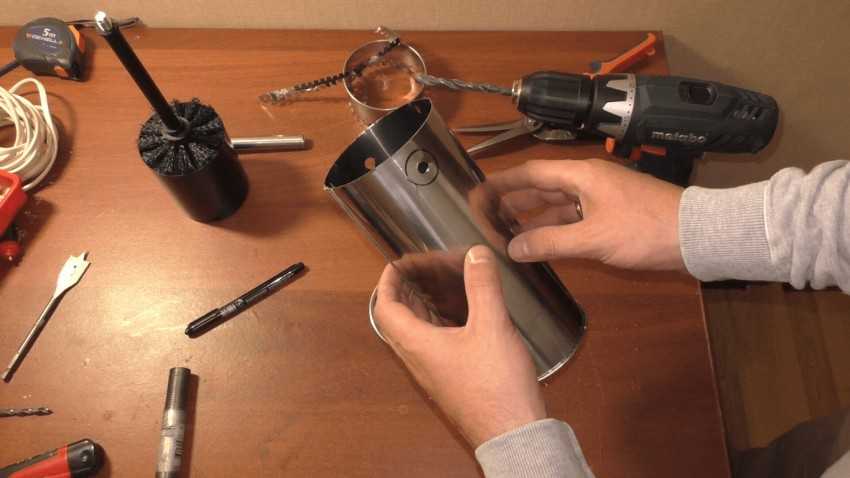

С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Вариант трубы с отверстием

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 — 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

Сборка тройника

Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

Вот и все, ваш агрегат готов.

Дополнить информацию:

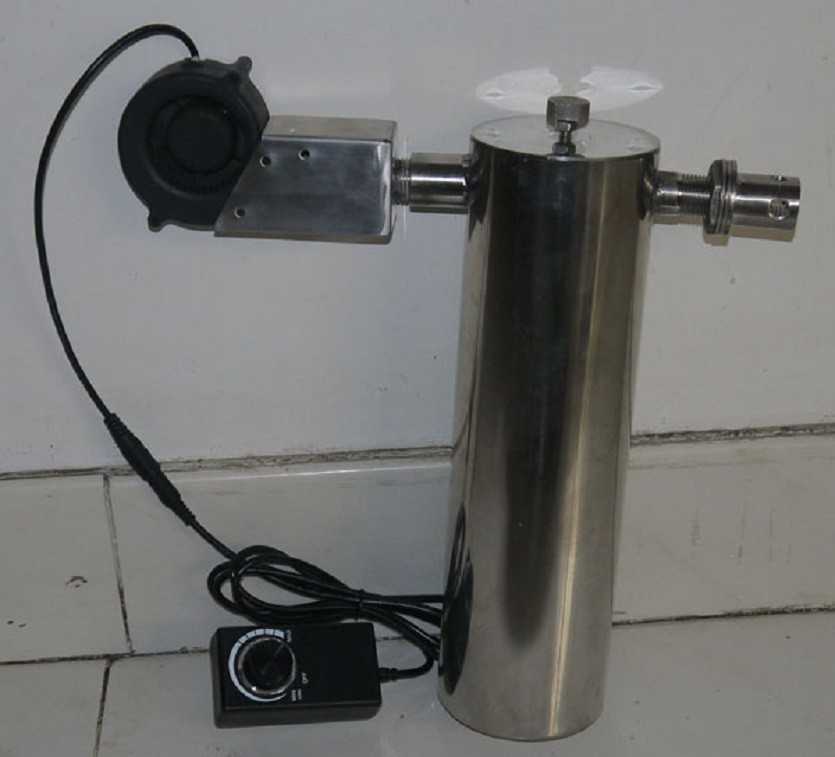

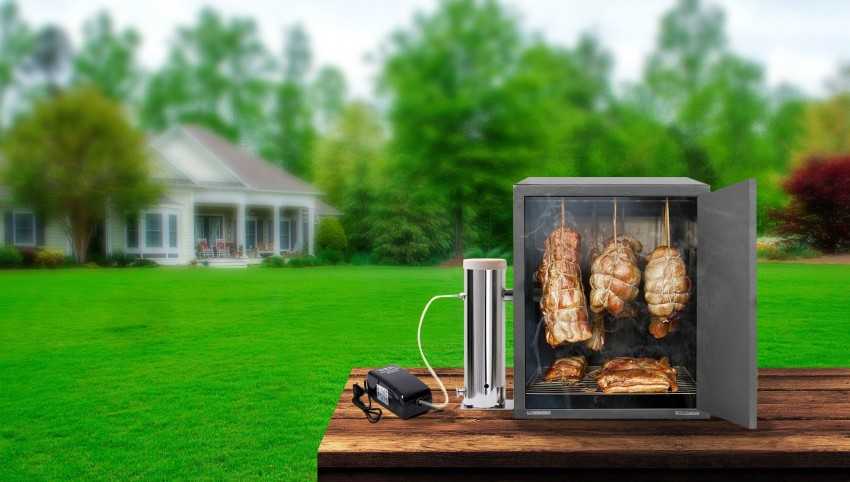

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

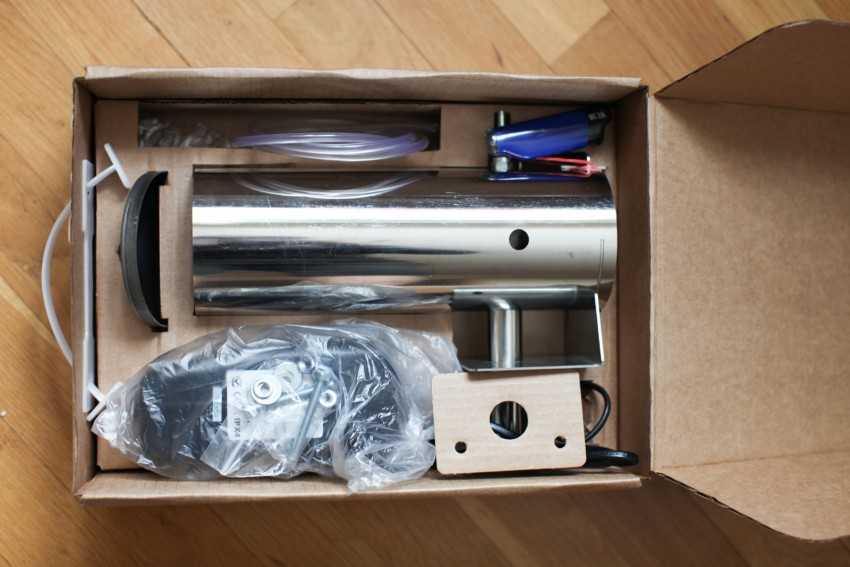

Это компактные и добротные изделия, которые полностью готовы к использованию. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта. Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды

В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

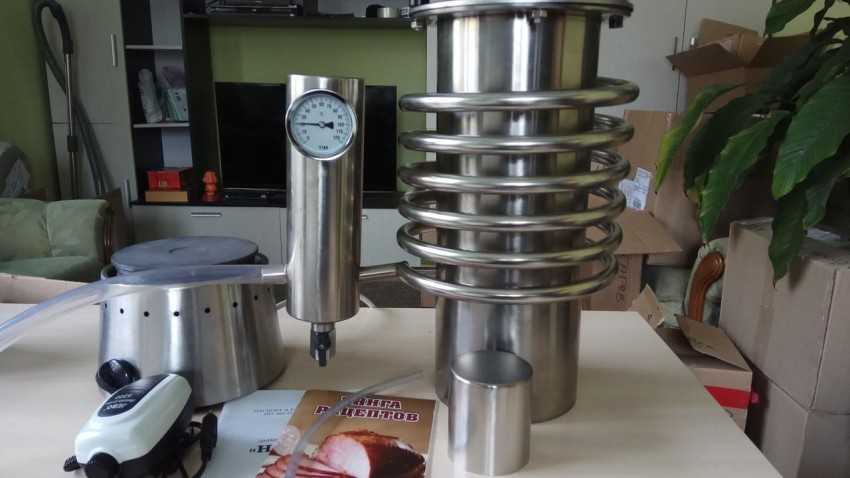

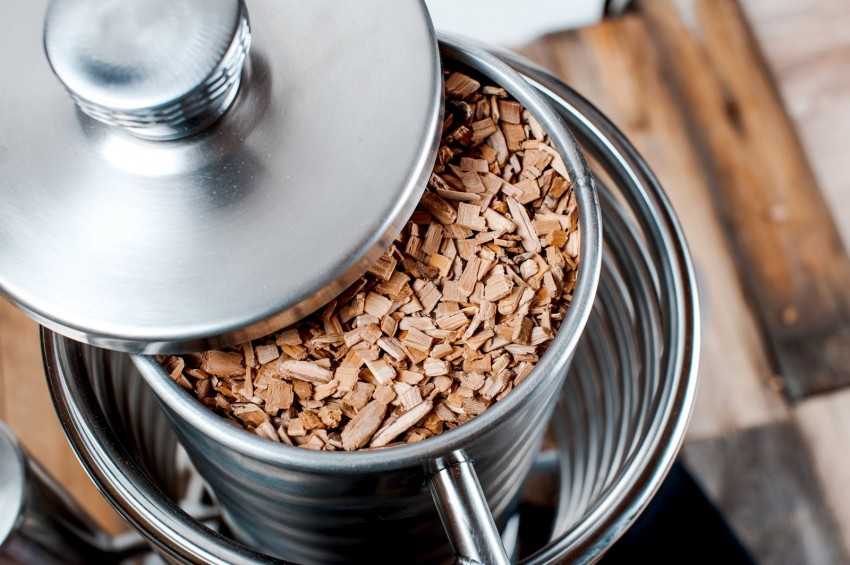

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

Установка прибора производится на ровную негорючую поверхность.
Окраска возможна только жаростойкой краской.
Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

Подготовка к копчению

Для правильного процесса копчения выбираются ароматные сорта дерева. Перед использованием дымогенератора можно замочить опилки или щепу в воде, а для её розжига использовать угли или другие сорта дерева. Это поможет увеличить срок горения одной закладки.

Также перед началом приготовления мяса или рыбы рекомендуется его вымочить или замариновать. Это нужно для усиления вкуса копчения и придания блюду более сильного аромата. Большие куски, которые будут обрабатываться в шкафу в течение 1-3 дней можно положить в маринад на 1-4 дня. Все зависит от состава пропитки и нужной интенсивности вкуса пряностей.

Продукты холодного копченияИсточник prostodizain.ru

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

Очень простая конструкция;
Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

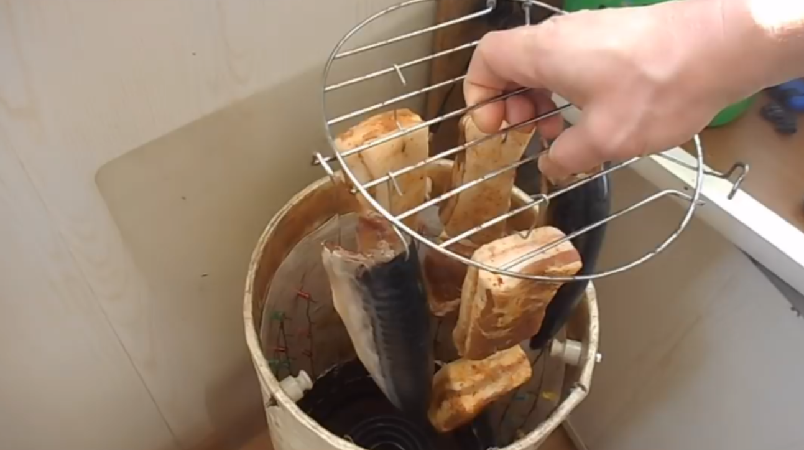

Конструкция камеры

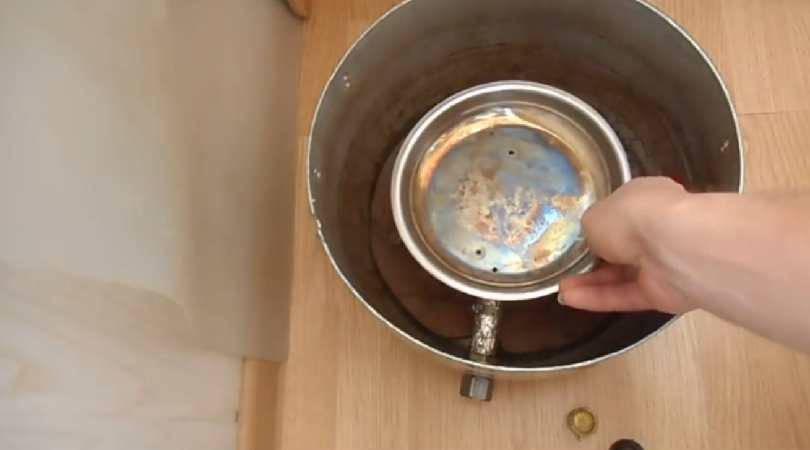

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

Генератора электростатического высокого напряжения;
Подвески для мяса и рыбы;
Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Создание оборудования для копчения

Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.

Укрупненно этот агрегат состоит из таких компонентов:

Тепловой модуль.
Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
Система дымоотвода и подачи в камеру копчения.

Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.

Материалы для изготовления

Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:

Труба круглая. Длина её около 1 метра, диаметр 80 — 0 миллиметров. От размеров этого компонента зависит, сколько топлива уберётся в устройство и какое время пройдёт до закладки следующей порции. Здесь нужно прийти к компромиссу между массой генератора и возможностью удобного обслуживания с максимальной производительностью.
Труба квадратного сечения с длиной стороны не менее 80 миллиметров.
Трёхчетвертная труба от 30 сантиметров.
Труба в одну четверть дюйма произвольного размера.
Сетка или пластина с ячеёй 2—3 миллиметра.
Арматура для ножек. Подойдёт любой пруток или пластина. Главное, чтобы аппарат устойчиво стоял на поверхности.
Компрессор производительностью полтора- два литра. Коррекция выхода воздуха предпочтительна.
Штуцеры для стыковки труб.

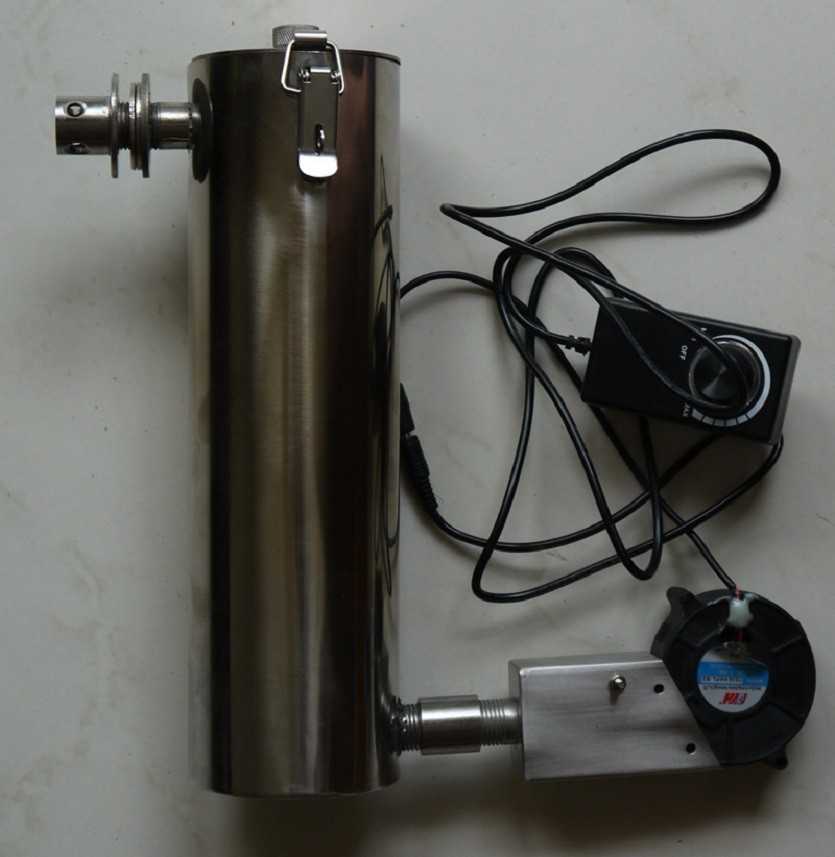

Этапы сборки

Если для изготовления дымогенератора своими руками для коптильни найти круглую трубу не получится, её можно заменить квадратной аналогичного размера. Такой вариант имеет небольшое преимущество в удобстве присоединения отходящих каналов. В самой большой трубе делаются прорези по диаметру на расстоянии двух сантиметров. Это будет низ генератора дыма. В них вставляется и крепится по сторонам кусок сетки, вырезанный по сечению корпуса.

На противоположной стороне приваривается труба на 3 / 4 дюйма. Напротив — штуцер, с помощью которого подключается компрессор

Важное условие — чёткое расположение обоих компонентов на одной прямой

Самое хитрое расположение у тонкой трубы. Сквозь штуцер, внутрь корпуса, она должна заходить на 1 сантиметр в трёхчетвертной отвод. Эта конструкция будет подавать воздух из компрессора и обеспечивать тягу, поддерживающую тление опилок. Для обустройства циркуляции дыма и воздуха в плотно набитом опилками корпусе на неё нужно одеть пружину большего диаметра. Это такой своеобразный рыхлитель, через витки которого и будут проходить потоки воздуха.

Для крышки необходим кусок железа на 1, 5 — 2 сантиметра шире, чем сечение корпуса. Для удобства нужно изготовить ручку. Её можно приварить или сделать съёмной. Средняя часть может быть деревянной. Она не сгорит ввиду низкой температуры корпуса. Чтобы крышка не съезжала, на небольшом расстоянии от края, надо приварить пруток или металлическую полоску по её периметру или радиусу.

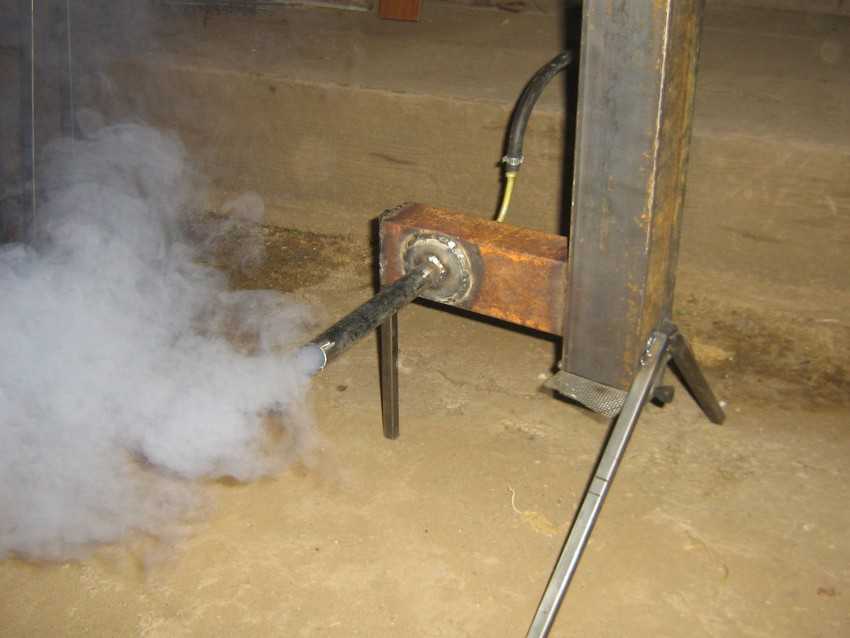

Принцип работы самодельного приспособления

Корпус забивается стружкой, щепой или опилками. Вся масса поджигается. После начала активного тления включается компрессор, и крышка устанавливается на место. Если всё правильно собрано, подключено, топливо сухое — начнётся активное выделение дыма и процесс копчения. Вот и весь принцип работы.

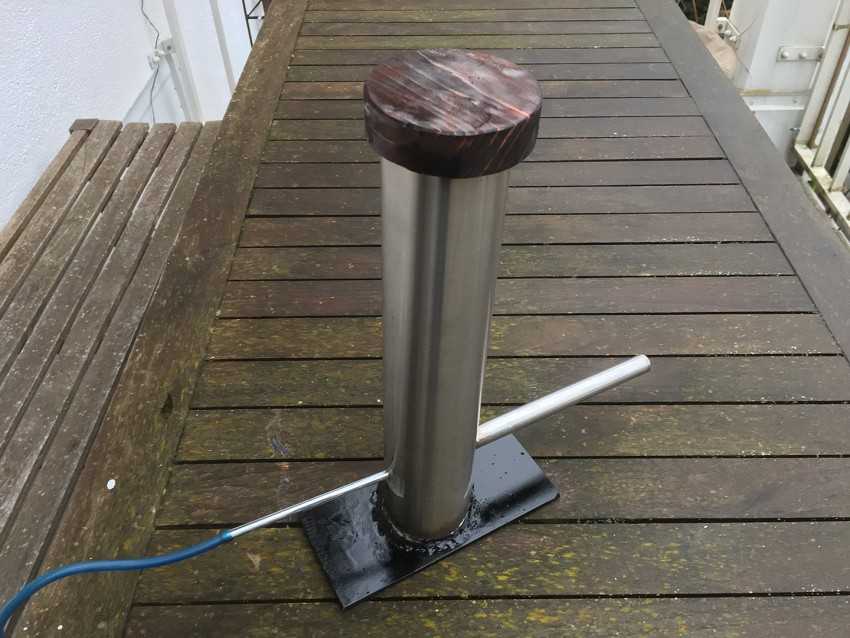

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

стальную трубу с диаметром 10 сантиметров;
гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
небольшой компрессор – подойдет аквариумный;
фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
включатель и электропровода;
термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
Если отверстие будет больше, то это может стать причиной возгорания.
В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Из ведер

Потребуются следующие материалы:

два ведра или больших кастрюли, бака;
4 – 5 шампуров для шашлыка (или стальная сетка);

металлический патрубок диаметром 30 – 40 мм;
компрессор для аквариума.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
в первое отверстие вставляем выходной патрубок аквариумного компрессора;
во второе отверстия вставляем металлический патрубок;
во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
вставляем туда другой конец металлического патрубка;
сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

Конструкция работает по такой схеме:

на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Правила использования дымогенератора: фото и эксплуатационные особенности

После окончания монтажа дымогенератора нужно проверить его эффективность. Использовать данный прибор довольно просто. Рассмотрим, как правильно эксплуатировать дымогенератор, изготовленный в домашних условиях.

Вначале нужно загрузить в конструкцию щепу. Количество топлива может быть разным. Как правило, его суммарный вес составляет около 0,7-0,8 кг. Важный момент заключается в выборе породы дерева, применяемого для получения дыма, необходимого для копчения. Категорически нельзя использовать хвойные деревья, так как они при нагреве выделяют смолы, которые испортят продукты, загруженные в коптильный аппарат. Для копчения рекомендуется подбирать дрова и опилки, изготовленные из лиственных и фруктовых пород деревьев (например, дуб, клен или яблоня).

Технология использования данного устройства подробно объясняется в соответствующих видео. Дымогенератор после наполнения опилками необходимо закрыть, а затем нужно присоединить дымоходную трубку к коптильному резервуару. Аппарат может прикрепляться непосредственно к камере. В таком случае его просто устанавливают на свое место – вплотную к стенке коптильни.

После окончания монтажа всех необходимых составляющих дымогенератора, нужно проверить его работоспособность

Для того чтобы поджечь опилки, нужно открыть боковую дверцу. После их розжига включается компрессор, перегоняющий воздух. После выполнения всех вышеуказанных манипуляций начинается процесс копчения. Остается только выждать нужное время, которое потребуется для того, чтобы приготовить продукты в коптилке.

Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

Камера

Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.

Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.

Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.

Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.

Дымогенератор для коптильни холодного копчения

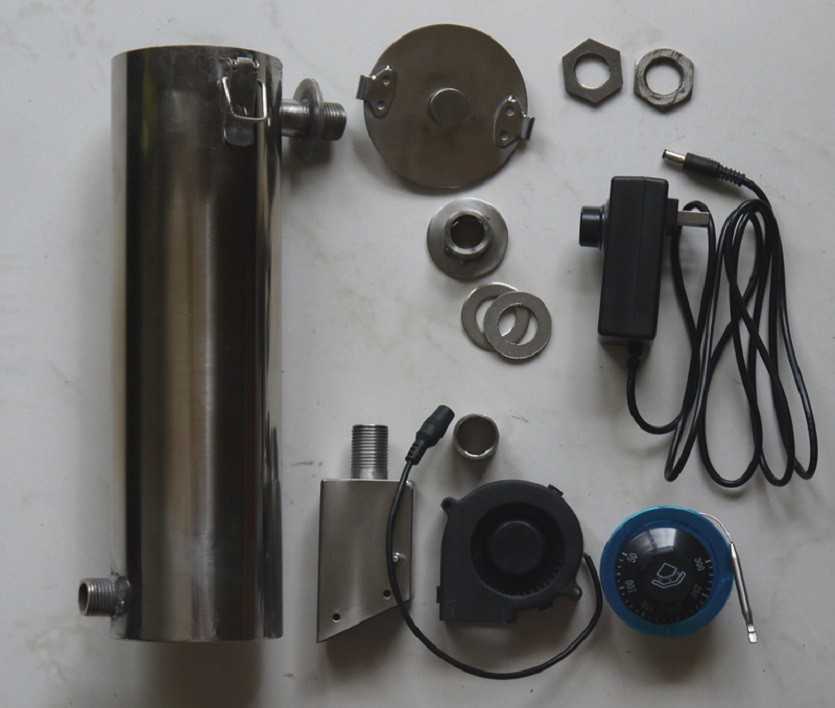

Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.

Состоит конструкция из 3 основных узлов:

корпус, внутри которого тлеют опилки без поступления кислорода;
труба выхода дыма;
узел охлаждения.

Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.

К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.

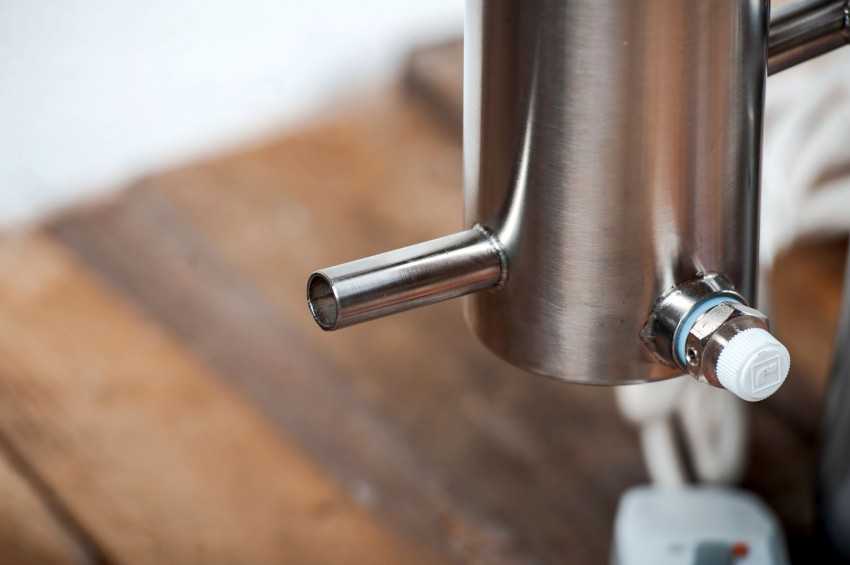

Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.

Для чего нужен дымогенератор для холодного копчения

Существует 2 основных метода готовки с помощью дыма: холодный и горячий. Конструкция шкафа для обоих вариантов различается по построению и функциональности. Для горячей обработки используется не только дым, но и тепло, которое даёт щепа или дрова. При таком процессе температура внутри механизма достигает от 50 до 120 °С. Этот способ готовки более быстрый, чем холодный, но во время обработки чаще всего все полезные вещества разрушаются. Блюдо при таком методе будет пригодным для употребления через 2-3 часа после начала процесса.

Холодное копчение, как и горячее, для приготовления еды использует дым от щепы. Но при этом способе температура внутри шкафа не подымается выше 35-40 °С. Из-за этого большинство полезных микроэлементов сохраняются внутри продуктов. Процесс обработки пищи длится от 1 до 3 дней. Это позволяет сохранять еду пригодной для употребления в течение 3-5 недель.

Холодная коптильняИсточник nashgazon.com
